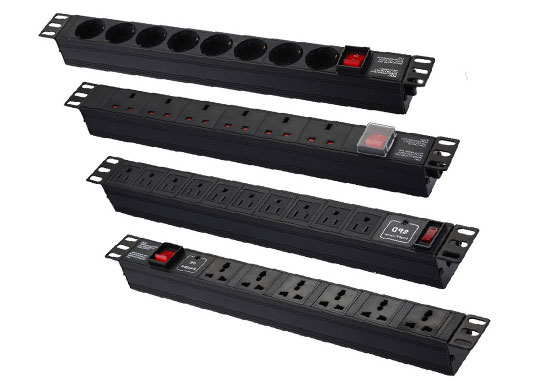

防雷插座UL认证需要按照UL1449 Type 3 SPD 产品进行评估，江苏粤科检测是获得UL1449免目击测试实验室授权的第三方UL认证机构，可提供防雷插座UL1449认证办理服务。

防雷插座UL认证标准

防雷拖线板 (Relocatable Power Taps）UL标准

UL 1449 4th Ed.CCN： VZCA/VZCA 7

UL 1363 CCN： XBYS/XBYS 7

UL 498 CCN： RTRT 2/3/8/9

直插式（壁插型电流分接器和转换器）UL标准

UL 1449 4th Ed.CCN： VZCA/VZCA 7

UL 498A CCN： EMDV/EMDV 7

申请防雷插座UL认证需提供资料

1、型号规格参数表和型号差异；

2、产品结构尺寸图；

3、线扣尺寸图；

4、排插五金件的尺寸图；

5、单个插座的尺寸图；

6、产品分解图(爆炸图)；

7、电路图；

8、电路板布线图；

9、零部件清单（包含部件型号及档案号码）；

10、产品说明书（需简要说明产品参数及功能）；

11、产品照片（成品照片和内部照片）；

12、产品标签（或者Lable图纸);

防雷插座UL认证测试项目及样品需求

1. LEAKAGE CURRENT TEST： 漏电流测试 - 1pcs

2. TEMPERATURE TEST：成品温升测试 - 1pcs

3. DIELECTRIC WITHSTAND TEST：成品耐压测试 – 1pcs

4. SURGE TESTING – INITIAL VOLTAGE PROTECTION RATING TEST：初始防护电压 – 3pcs

5. SURGE TESTING – OPERATING DUTY CYCLE TEST操作负荷周期测试（动作负载试验）–用4.测试完的样品

6. SURGE TESTING – REPEATED VOLTAGE PROTECTION RATING TEST  重复防护电压测试 –用5.测试完的样品

7. OPERATIONAL VOLTAGE TEST (following Surge Testing)：  工作电压测试 –用6.测试完的样品

8. LEAKAGE CURRENT TEST 漏电流测试 –用7.测试完的样品

9. Ground Continuity Test (following Surge Testing)：接地电阻测试 –用8.测试完的样品

10. CURRENT TESTS – INTERMEDIATE CURRENT TEST中等电流试验： - 27pcs

11. LEAKAGE CURRENT TEST (following Intermediate Current Test)(Single Phase SPDs)漏电流测试– 用10.测试完的样品

12. Ground Continuity Test (following Intermediate Current Test)：接地电阻测试 -用11.测试完的样品

13. CURRENT TESTS – LIMITED CURRENT ABNORMAL OVERVOLTAGE TEST： 过电压试验 – 15pcs

14. LEAKAGE CURRENT TEST (following Limited Current Abnormal Overvoltage：漏电流测试-用13.测试完的样品

15. Ground Continuity Test (following Limited Current Abnormal Overvoltage Test)接地电阻测试 ： -用14.测试完的样品

16. GROUNDING CONTINUITY TEST：接地电阻测试 – 1pcs

17. FAULT CURRENT TEST：故障电流测试 – 3pcs

18. OVERCURRENT TEST：过流测试 – 3pcs

19. STRAIN RELIEF TEST： 电源线拉力试验 – 1pcs

20. PUSH-BACK RELIEF TEST 推力试验– 1pcs

21. IMPACT TEST (DROP TEST)：自由跌落测试– 1pcs    直插式的测试3pcs

22. IMPACT TEST (STEEL SPHERE IMPACT TEST)：常温下钢球撞击测试– 1pcs   直插式的测试3pcs

23. Impact on Metal and Polymeric Enclosures： (C22.2 No. 269.3)低温撞击测试 – 3pcs

24. CRUSHING TEST：挤压测试 – 1pcs

25. MOLD STRESS RELIEF DISTORTION TEST：模压应力释放测试– 1pcs

26. OVERLOAD BEHAVIOR TEST：过载特性试验– 1pcs

27. SHORT CIRCUIT CURRENT (SCC) CAPACITY TEST – 不需样品

28. MOUNTING HOLE BARRIER IMPACT TEST：挂孔挡板撞击测试– 1pcs

29. MOUNTING HOLE BARRIER PROBE TEST：挂孔挡板探棒测试– 1pcs

30. ADEQUACY OF MOUNTING TEST：吊挂试验– 1pcs

31. Deflection Test：(C22.2 No. 269.3)挠曲试验– 1pcs

因此防雷部分的测试一共要求：73pcs+20pcs样品备用，因为还需要寄给UL样品做结构检查和VPR试验。

防雷插座UL认证办理流程

1. 项目确定：确认申请的款式，型号数量；

2. 资料准备：提供需要申请的产品信息，包括产品型号清单，产品图纸，产品照片，产品材料等；

3. 送样测试：根据申请产品信息给出对应的测试认证方案，确认测试项目，寄送样品；

4. 签发报告：产品检测结果符合UL标准要求，正式签发检测报告；

5. 工厂审核：UL将对生产工厂进行首次工厂检查，以确保符合标准要求；

6. 标志使用：审核符合要求后，申请人正式获得授权使用UL标志，取得证书，项目完成。
