如今，随着芯片结构的不断复杂化，芯片产品在研制、生产和使用中发生失效成为不可避免的挑战。失效分析在解决这些问题中扮演着至关重要的角色，而X-RAY检测作为一种常规而有效的分析手段，在失效分析中发挥着关键的作用。

一、X-RAY检测描述

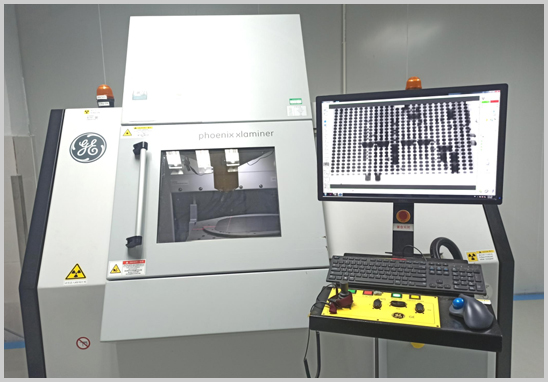

X-RAY检测是一种无损的分析手段，它利用X射线透视芯片元器件，不仅可以在不破坏芯片的情况下检测封装情况，还能深入观察内部结构，揭示元器件可能存在的问题。通过阴极射线管产生高能量电子与金属靶的碰撞，X-RAY以影像的形式显示出待测物的内部结构，为失效分析提供了直观而全面的信息。

二、X-RAY的应用范围

1. 检测金属材料及零部件： 发现裂纹、异物等问题。

2. BGA、线路板内部位移检测： 观察是否存在构件移位。

3. BGA焊接缺陷分析： 检测空焊、虚焊等焊接问题。

4. 电缆、塑料部件、微电子系统检测： 揭示内部结构情况。

5. 陶瓷铸件气泡、裂缝检测： 发现陶瓷制品缺陷。

6. IC封装缺陷检验： 层剥离、爆裂、空洞等问题的识别。

7. 印刷行业应用： 对齐不良、桥接、开路等问题的检测。

8. SMT焊点检测： 检查焊点是否有空洞现象。

9. 集成电路检测： 发现连接线路中的开路、短路或异常连接。

三、检测标准

X-RAY检测遵循一系列行业标准，其中包括IPC-A-610和GJB 548B等，以确保检测的准确性和一致性。

四、X-RAY在失效分析中的作用

在整个失效分析过程中，X-RAY的作用至关重要。它提供了失效分析所需的关键信息，包括元器件封装情况、气泡、焊接异常、晶粒尺寸等。通过形成影像，X-RAY使得无法以外观方式检测的位置也变得清晰可见，帮助工程师们观察和分析内部有问题的区域。

X-RAY检测技术不仅可以帮助验证产品质量，而且在半导体领域已经实现了100%在线检测。随着半导体技术的不断更新，X-RAY检测技术也朝着高精度、智能化的方向发展，紧跟半导体行业的新趋势和新要求。

综上所述，X-RAY在失效分析中扮演着关键的角色，为工程师们提供了非常有力的工具，有助于找到问题的原因，进而制定有针对性的改进或预防措施。X-RAY的应用不仅提高了失效分析的效率，也推动了该领域技术的不断创新。
