随着汽车电子技术的飞速发展，车载半导体分立器件在汽车电子系统中扮演着至关重要的角色。而在确保这些器件在各种极端条件下的稳定运行以及提升整车性能和安全性方面，AEC-Q101标准下的芯片剪切强度测试显得尤为关键。

芯片剪切强度测试旨在评估芯片与底座之间的附着强度，进而全面评价芯片封装的质量和可靠性。这一测试方法直接关系到车载半导体器件的安装质量，通过测量剪切力的大小来判断其是否符合设计要求，从而确保汽车电子系统的稳定性和可靠性。

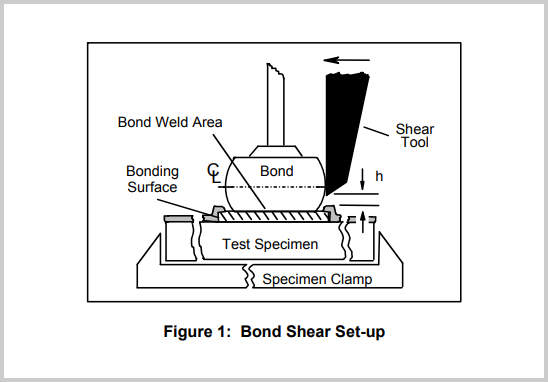

根据AEC-Q101-003和JESD22-B116标准，芯片剪切强度测试包括以下步骤：

1. 设备准备：使用专用的推拉力测试机等设备，确保能够施加均匀负载。

2. 样品安装：将待测试的芯片样品安装在测试仪器上，保证位置准确。

3. 负载施加：启动测试仪器，施加均匀的负载到芯片的一个边缘。

4. 逐渐增力：逐渐增加施加力的大小，模拟剪切力的递增过程。

5. 观察推移：在施加力的同时观察芯片是否能够承受剪切力，记录任何异常现象。

6. 剪切强度测量：在达到设定的力值或观察到芯片推移时，记录此时的剪切力大小。

7. 数据分析：分析所得数据，评估芯片封装的牢固性，包括剪切强度的大小和可能的失效模式。

8. 结果解释：根据测试结果，判断芯片封装是否符合设计要求，是否需要调整工艺或材料。

9. 报告生成：生成详尽的测试报告，包括测试条件、结果、剪切强度数值以及任何需要注意的问题。

根据测试标准，失效判定的依据包括未达到规定的芯片强度要求，以及在芯片与底座脱离时施加的力未达到最小强度的倍数要求，并且底座上的芯片附着材料痕迹需符合一定的要求。这些严格的标准和判定依据确保了测试的严谨性和可靠性。

通过AEC-Q101标准下的芯片剪切强度测试，汽车电子领域的各方能够确保车载半导体分立器件的安装质量和可靠性，进而提升整车的性能和安全性。优科检测将持续致力于为汽车电子行业提供专业的第三方检测服务，确保行业产品的质量与可靠性，推动行业持续健康发展。
