随着新能源汽车市场的不断扩大和智能驾驶系统的发展，对汽车电子元件的品质和可靠性提出了更高的要求。为了确保汽车半导体分立器件在各种严苛条件下的稳定性和可靠性，汽车电子协会（Automotive Electronics Council，简称AEC）制定了AEC-Q101标准。该标准涵盖了分立半导体元件（如晶体管、二极管等）的最低应力测试要求和参考测试条件，是评估和验证这些器件是否适合汽车应用的重要依据。

什么是AEC-Q101？

AEC-Q101是一项专门针对汽车应用中的分立半导体元件的产品标准，旨在定义这些元件在应力测试中的最低要求，以确定其在实际应用中的可靠性和品质。测试范围包括各种分立半导体元件，如晶体管、二极管、光电耦合器等。通过AEC-Q101认证的元件必须在应力测试中表现出色，以确保其能够在汽车的复杂环境中稳定运行。

AEC-Q101的适用范围

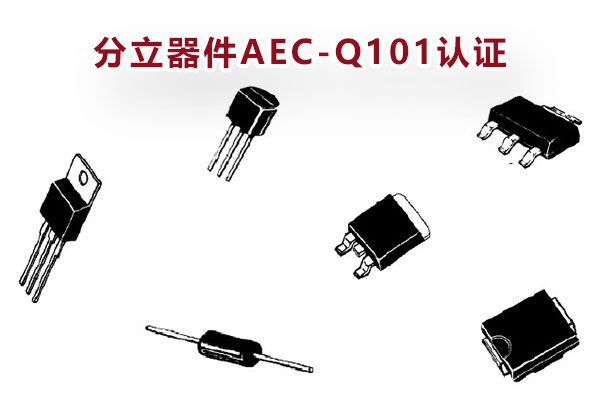

AEC-Q101标准适用于多种分立半导体元件，包括但不限于：

- 晶体管：如MOSFET、IGBT等。

- 二极管：如稳压二极管、肖特基二极管等。

- 光电耦合器：用于车用隔离件、接口转换器、触摸屏控制盘等。

AEC-Q101的测试流程

在AEC-Q101的测试流程中，所有认证项目的应力测试前后都必须在室温下按照指定用户产品详细规格书中的电气特性进行测试。该标准分为ABCDE五组内容，共计30项测试内容，其中部分测试内容是选其一开展即可。测试项目涵盖了人体模式静电放电测试、机械模式静电放电测试、邦线切应力测试、同步性测试、带电器件模式的静电放电测试、短路可靠性描述等。

关键测试项目

以下是部分关键测试项目及其要求：

- AEC-Q101 Rev-C：分立半导体元件的应力测试标准，包含详细的测试方法。

- AEC-Q101-001 Rev-A：人体模式静电放电测试。

- AEC-Q101-002 Rev-A：机械模式静电放电测试。

- AEC-Q101-003 Rev-A：邦线切应力测试。

- AEC-Q101-004 Rev-：同步性测试方法。

- AEC-Q101-005 Rev-A：带电器件模式的静电放电测试。

- AEC-Q101-006 Rev-：12V系统灵敏功率设备的短路可靠性描述。

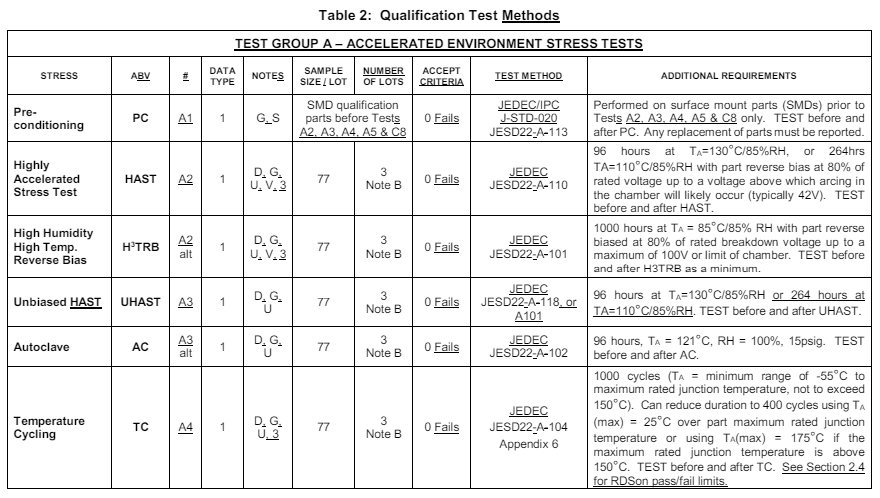

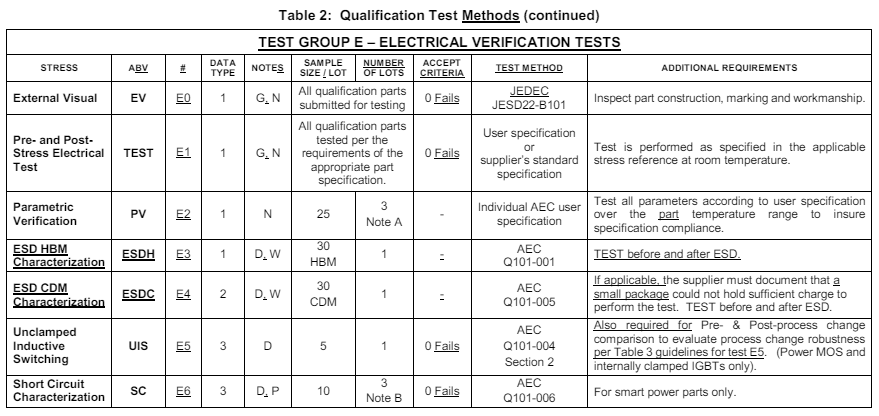

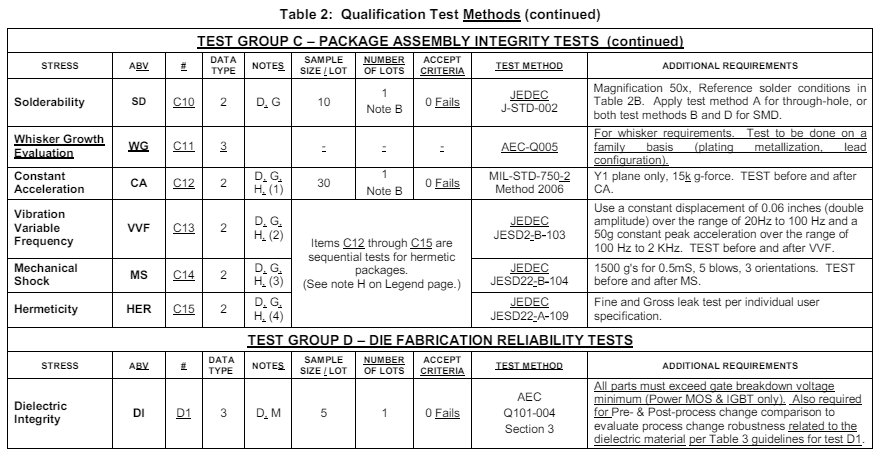

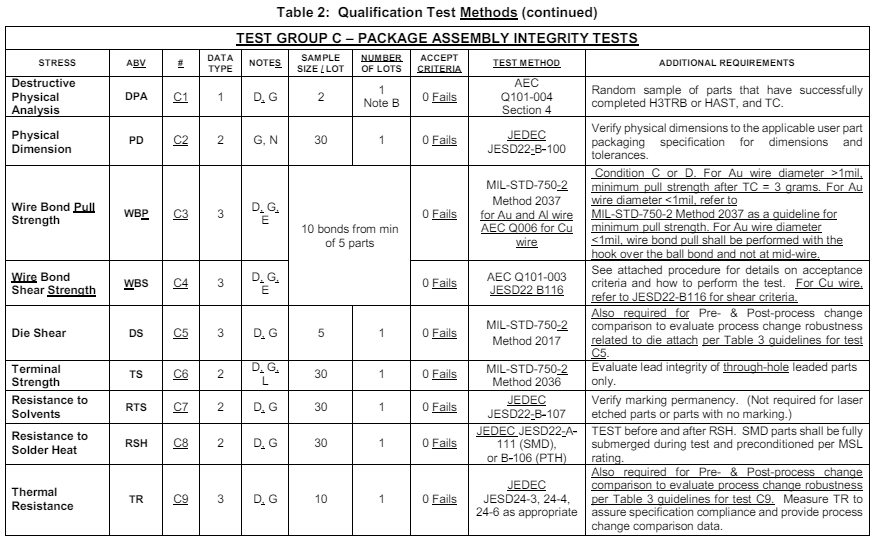

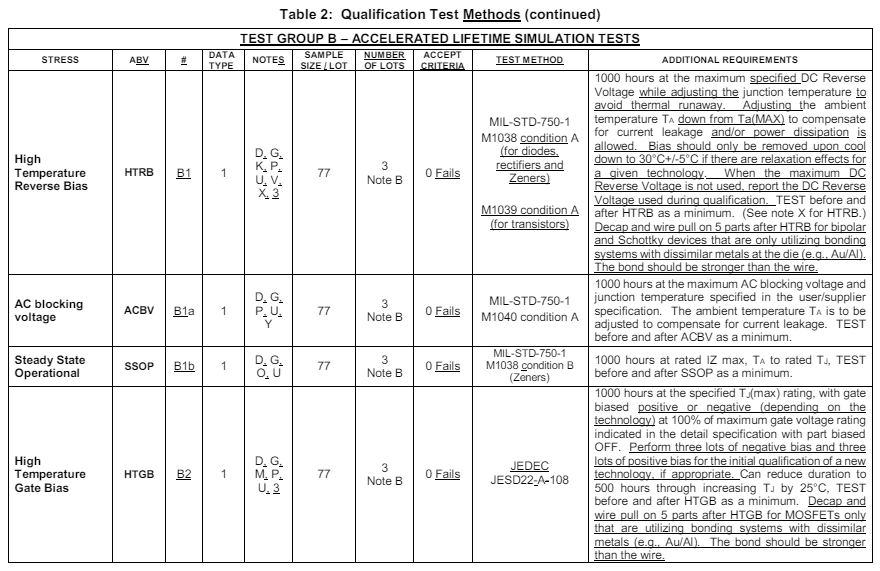

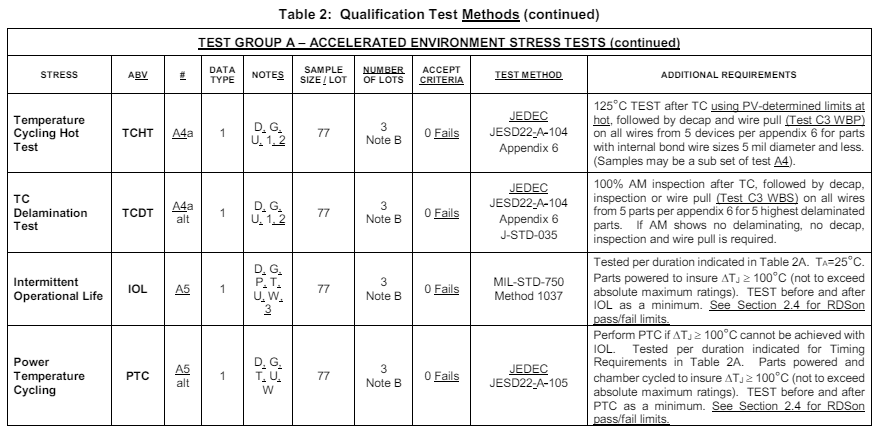

每个测试序列中的详细测试项目在AEC-Q101标准中都有明确的描述，并根据Grade等级给出了不同的要求。测试样品数通常为77个，并且要求0失败率，以极大增加测试的置信度。

详细测试要求及附加说明

在AEC-Q101的测试过程中，针对不同类型的元件和应用场景，有多项附加要求和说明。以下是部分附加说明：

- Notes A：对参数验证数据的需求，有时用户只要求进行一批Lot的验证。如果后续用户使用前一个用户的资格认证数据，需负责验证批次数量的可接受性。

- Notes B：提供通用数据需要3批通用或专项器件的数据。

- Notes G：允许通用数据，参见标准的相关节。

- Notes P：针对智能电源器件或等效的Q100测试，需考虑的因素包括芯片上的逻辑/传感量、预期用户应用、开关速度、功耗和引脚数。

此外，对于特定测试项目，AEC-Q101标准还规定了样品数量、批次数量、接受标准和测试方法等详细要求。

未来展望

随着新能源汽车和智能驾驶技术的发展，对汽车半导体分立器件的品质和可靠性提出了更高的要求。AEC-Q101标准的严格测试和认证流程，确保了这些元件在严苛条件下的稳定性和可靠性。在未来几年内，预计将有更多基于AEC-Q101标准开发并通过该认证的新型产品出现。

AEC-Q101标准对汽车半导体分立器件的质量和可靠性提出了严格的要求，确保这些关键元件在各种恶劣环境中能够可靠工作。通过AEC-Q101认证，不仅能提升产品的市场竞争力，更能为汽车电子系统的安全和稳定提供坚实保障。随着标准的不断更新和完善，汽车分立半导体元件的质量控制将迈上新的台阶。

江苏粤科检测作为专业第三方AEC-Q101认证机构，具备全项测试资质和能力，可协助汽车分立半导体企业制定符合AEC-Q101标准的验证步骤和实验方法，帮助汽车分立器件厂商进入车厂供应链，提高产品品质和市场竞争力。
