文章来源 : 粤科检测 发表时间：2024-06-27 浏览量:

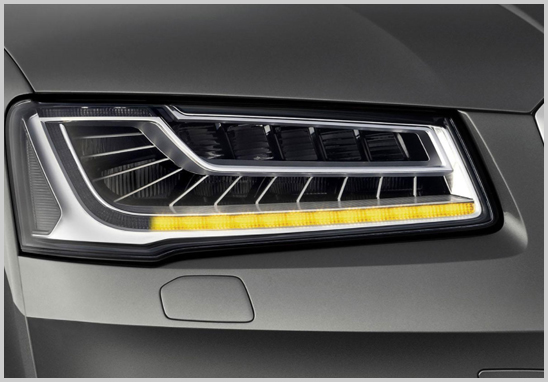

随着汽车电子技术的不断进步，LED车灯逐渐成为现代汽车照明系统的重要组成部分。为确保LED车灯的可靠性和安全性，汽车电子协会（AEC）制定了AEC-Q102标准，对LED车灯的各项性能进行严格的测试。以下是对AEC-Q102认证中涉及的检测项目及其要求的介绍。
1. 外观检查（External Visual）
- 测试条件：不适用（N/A）
- 参考标准：JEDEC JESD22-B101
- 目的：确保LED车灯在外观上无明显缺陷和损伤。
2. 参数验证（Parametric Verification）
- 测试条件：IF=20mA
- 参考标准：不适用（/）
- 目的：验证LED车灯在规定电流下的电气参数符合设计要求。
3. 预处理/SMD湿敏等级2a（PC/SMD MSL 2a）
- 测试条件：Ta=60°C (±5°C) RH=60%
- 参考标准：JESD22-A113F
- 目的：确保LED车灯在湿度暴露条件下的性能稳定。
4. 高温点亮（High Temperature Operating Life）
- 测试条件：Ta=85°C (±5°C) IF=30mA
- 参考标准：JESD22-A108
- 目的：测试LED车灯在高温下长期工作的可靠性。
5. 高温高湿点亮（Wet High Temperature Operating）
- 测试条件：Ta=85°C (±5°C) RH=85% On/Off=30min/30min, IF 30mA
- 参考标准：JESD22-A101C
- 目的：验证LED车灯在高温高湿环境中的性能。
6. 冷热冲击（Temperature Cycling）
- 测试条件：-45°C/15min~25°C/15min~105°C/15min
- 参考标准：JESD22-A104D
- 目的：测试LED车灯在快速温度变化中的可靠性。
7. 负压高温高湿（Humidity High Temperature Reverse Bias）
- 测试条件：Ta=85°C (±5°C) RH=85%, VR=5V%
- 参考标准：JESD22-A105C
- 目的：评估LED车灯在高温高湿反向偏压条件下的稳定性。
8. 冷热循环加脉冲（Power Temperature Cycling）
- 测试条件：-45°C/15min~25°C/15min~105°C/15min(z5°C), On/Off=5min/5min, IF=30mA
- 参考标准：JESD22-A100D
- 目的：测试LED车灯在冷热循环和电流脉冲作用下的性能。
9. 露点测试（Dew）
- 测试条件：Ta=30°C~65°C RH=95% (65°C持续4H) IF=30mA
- 参考标准：JESD22-A100D
- 目的：模拟露点环境，确保LED车灯在湿度变化中的可靠性。
10. 脉冲老化（Pulsed Operating Life）
- 测试条件：Ta=55°C 脉冲宽度100µs, 占空比3%, IF=150mA
- 参考标准：JESD22-A108D
- 目的：验证LED车灯在脉冲工作条件下的长期稳定性。
11. 低温老化（Low Temperature Operating Life）
- 测试条件：Ta=-40°C On/Off=30min/30min, IF=30mA 0mA
- 参考标准：不适用（/）
- 目的：评估LED车灯在低温环境下的工作性能。
12. ESD HBM 8KV
- 测试条件：按产品可抗ESD条件（规格书）
- 参考标准：ANSI/ESDA/JEDEC JS-001-2012
- 目的：测试LED车灯对静电放电的抗扰性。
13. 沾锡测试（Solderability）
- 测试条件：235°C±5°C
- 参考标准：JEDEC J-STD-002; JESD22-B10
- 目的：确保LED车灯焊接性能良好。
14. 热阻测试（Thermal Resistance）
- 测试条件：不适用（N/A）
- 参考标准：JEDEC JESD51-50; JESD51-51; JESD51-52
- 目的：评估LED车灯的热阻特性。
15. 硫化氢气体实验（H2S）
- 测试条件：Duration 336 h at 40°C and 90% RH. H2S concentration: 15x10^-6 TEST before and after H2S. DPA after H2S.
- 参考标准：IEC 60068-2-43
- 目的：评估LED车灯在硫化氢气体环境中的抗腐蚀性能。
AEC-Q102认证通过一系列严格的测试，确保了LED车灯在各种极端条件下的性能和可靠性。这些测试项目不仅涵盖了温度、湿度和机械应力等环境因素，还包括电气性能和材料的耐久性检测，全面保障了LED车灯的质量和安全性。通过这些严格的检测标准，LED车灯能够在实际应用中提供更加可靠和稳定的照明解决方案。
