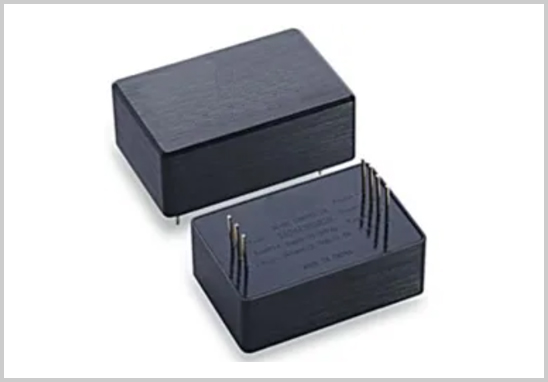

电源模块概述

电源模块是电路中的能源供应站，通过对电压的转换，将所需的电流转换成用户需要的直流电或交流电。电源模块为系统中的仪表或控制设备提供稳定的电源输出，具备隔离、保护、电压变换、稳压、降噪等作用。电源模块的主要组成部分包括电解电容、光电耦合器、印制电路板、半导体器件、开关变压器、电位器、熔断器等。其模块式结构带来高适配性、高可靠性、高功率、易于维护及广泛应用的优点。因此，电源模块在通信领域、汽车电子、航空航天等领域被广泛采用。

电源模块失效原因及模式

电源模块的失效通常由内部和外部因素引起。内部因素包括生产材料、板卡设计、组装和包装不合规等；外部因素则包括过电应力、静电放电、过载以及高温导致的老化等。常见失效模式有：

- 开路：可能由于焊点缺陷或振动导致电连接失效。

- 短路：瞬时电压过高或元器件老化。

- 输出值不稳定：元器件老化或损坏。

- 输出偏高：电容器或二极管老化。

- 输出偏低：负载超出带载能力或元器件老化。

- 纹波过高：主滤波电容或稳压电路元件失效。

这些失效模式可能导致电源模块整体失效，从而引发电路不稳定或失效，造成重大损失。

电源模块二次筛选的重要性

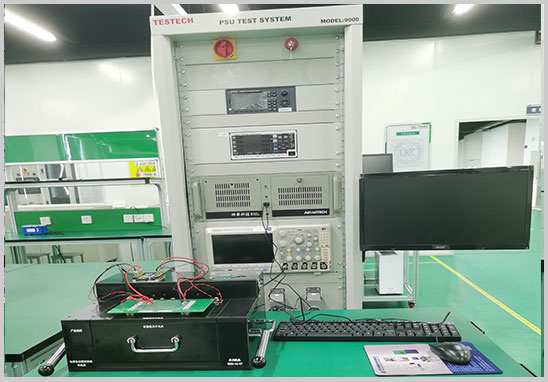

对电源模块进行二次筛选，能够剔除前期老化失效的模块，确保交付使用的模块质量合格。江苏粤科检测通过电源模块测试系统，对各种型号规格的电源模块进行电参数测试，评估其性能好坏。

电源模块电性能检测项目

江苏粤科检测提供以下常规电参数测试，以评估电源模块的性能：

- 输出精度测试

测试条件：在规定的输入条件下，分别测量空载和满载情况下的输出电压，评估输出是否满足负载电路的输入要求。

- 纹波测试

测试条件：在规定的输入条件下，测量满载时的输出纹波。测试时将探头放置在电源模块输出电容处，用尽可能小的环路避免耦合噪声，常用20MHz带宽条件下测量纹波。

- 效率测试

测试条件：在不同的输入条件下，测量不同负载条件下的电源效率，计算公式为：η = 输出功率 ÷ 输入功率。电源模块的效率主要用于对比性能，评估系统负荷及散热措施等。

- 动态响应测试

测试条件：在规定的输入条件下，调整负载电流从Io1阶跃变化到Io2，测量不同负载条件下的输出电压值，并计算负载调整率及瞬态反应时间。

- 过流保护测试（短路保护）

测试条件：在规定的输入条件下，增大输出电流，直到电源输出突然关断，此时的输出电流值为电源模块的输出过流保护。

江苏粤科检测的筛选服务

江苏粤科检测的电子元器件筛选实验室面积约2400平米，拥有全套资质和专业团队36人，配备元器件筛选设备180台/套。我们提供专业的电子元器件二次筛选、元器件失效分析（FA）及可靠性验证等服务，确保交付的电源模块产品质量合格，为客户提供可靠的电源解决方案。
