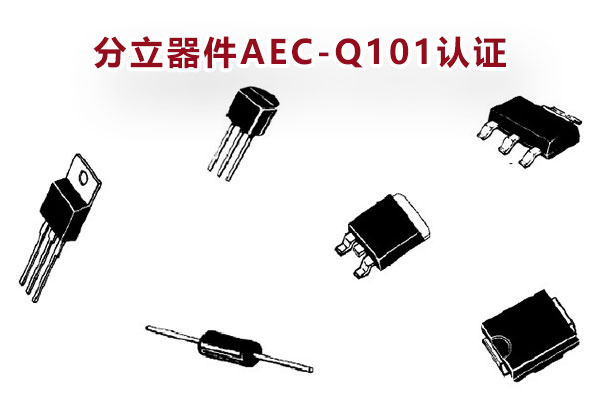

AEC-Q101是由AEC委员会制定的一项基于失效机理的分立半导体元件应力测试鉴定标准，适用于汽车领域的分立半导体元件，如二极管、齐纳二极管、稳压二极管、整流二极管、TVS管、MOSFET、IGBT等。作为汽车行业的综合可靠性测试认证标准，AEC-Q101为确保这些元件在苛刻环境条件下的性能和可靠性提供了必要的测试项目。然而，这些测试项目也带来了许多挑战和难点。

AEC-Q101可靠性测试中的一些主要难点

1. 预处理

预处理是所有测试的前提，旨在模拟元件在实际应用中的处理过程。预处理的挑战在于确保所有样品的一致性，并且不会因预处理本身导致样品的损坏或失效。

2. 高温高湿测试（有偏压和无偏压条件）

高温高湿环境中的测试，特别是带偏压条件下的测试（如42V条件），对元件的绝缘性能和材料稳定性提出了极高要求。元件在这种极端条件下运行可能会导致电化学迁移、腐蚀和材料降解，如何准确模拟和控制这些条件是测试的一个难点。

3. 高压蒸煮

高压蒸煮测试旨在加速水汽渗透和材料降解过程，评估封装和密封性能。测试的难点在于确保蒸煮环境的一致性和可靠性，同时需要精确控制压力和温度，以避免测试条件过于苛刻导致非正常失效。

4. 温度循环和加电温度循环

温度循环和加电温度循环测试模拟了元件在温度变化和电荷负载条件下的工作情况，测试的目的是评估元件的热机械应力和热疲劳特性。测试难点包括确保温度变化的速率和范围，以及电负载条件的一致性，同时避免过度应力导致的非预期失效。

5. 高温反偏和高温栅偏压测试

高温反偏（HTRB）和高温栅偏压（HTGB）测试评估元件在高温和偏压条件下的长期稳定性。这类测试需要长时间的持续运行，如何保持测试设备的稳定性和精确性是一个挑战，同时要防止环境变化对测试结果的影响。

6. 破坏性物理分析

破坏性物理分析（DPA）旨在通过物理破坏和内部结构检查来评估元件的制造质量和内部缺陷。由于DPA需要对样品进行破坏性操作，如何在不影响其他测试样品的前提下进行精确分析是一个难点。此外，DPA需要专业设备和技术人员的支持。

7. 引线键合测试（拉力和切应力）

引线键合拉力和切应力测试评估引线连接的机械强度和可靠性。这类测试需要高度精确的力学设备，并且测试结果容易受样品制备和测试设备校准的影响。

8. 热阻抗和可焊性测试

热阻抗测试评估元件的热性能，确保在高功率应用中的热管理效果。可焊性测试评估元件在实际焊接过程中的可操作性和可靠性。这两项测试需要精确控制测试条件和参数，确保测试结果的准确性和一致性。

9. 晶须增长评价

晶须增长是一个长期的可靠性问题，特别是在高温高湿环境下。晶须的生长可能导致电气短路和失效。如何通过测试准确评估晶须生长的风险和程度，是一个长期的挑战。

10. 静电放电（ESD）测试

静电放电（HBM和CDM模式）测试评估元件对静电放电事件的抗扰度。由于ESD事件的随机性和复杂性，如何模拟真实的ESD事件并确保测试的一致性和重复性是一个难点。

综上所述，AEC-Q101可靠性测试涵盖了从环境应力、机械应力到电气应力等多个方面，每一个测试项目都对测试设备、测试方法和操作人员的技术水平提出了严格要求。通过克服这些测试难点，可以更好地确保分立半导体元件在汽车应用中的可靠性和性能，为汽车电子系统的稳定运行提供保障。
