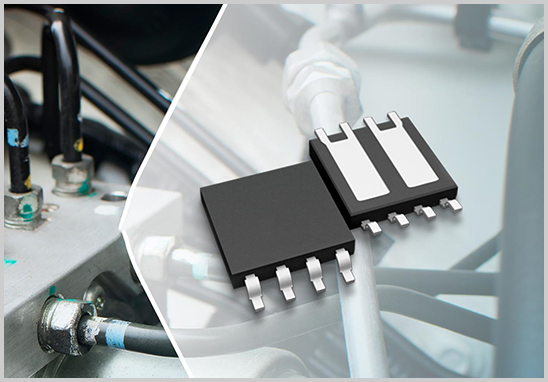

MOSFET（金属氧化物半导体场效应晶体管）在各种电子系统中是关键组件，特别是在对可靠性和耐久性要求极高的汽车应用中。为了确保这些器件符合严格的质量和性能标准，汽车电子委员会（AEC）制定了AEC-Q101认证指南。这些指南列出了评估MOSFET在各种应力条件下的性能、可靠性和稳健性的严格测试。

MOSFET AEC-Q101测试项目概述

MOSFET AEC-Q101认证包括多个测试项目，每个项目针对MOSFET性能的特定方面进行测试。以下是MOSFET AEC-Q101认证中关键测试项目的详细概述：

A组 加速环境应力测试

1. 高加速应力测试（HAST）

   - 测试方法： JESD22 A-110

   - 条件： Ta=130°C，RH=85%，VDS=96V，G-S短接

   - 持续时间： 96小时

2. 高湿高温反向偏压（H3TRB）

   - 测试方法： JESD22 A-101

   - 条件： Ta=85°C，RH=85%，VDS=80%额定电压或最小值，G-S短接

   - 持续时间： 1000小时

3. 无偏高加速应力测试（UHAST）

   - 测试方法： JESD22 A-118

   - 条件： Ta=130°C，85%RH

   - 持续时间： 96小时

4. 高压釜（AC）

   - 测试方法： JESD22 A-102

   - 条件： Ta=121°C，RH=100%，15psig

   - 持续时间： 96小时

5. 温度循环（TC）

   - 测试方法： JESD22 A-104附录6

   - 条件： -55°C至150°C，转换时间11分钟，保持时间20分钟

   - 持续时间： 1000个循环

6. 温度循环分层测试（TCDT）

   - 测试方法： JESD22 A-104附录6，J-STD-035

   - 条件： 基板沿角在X光下显示且符合附录6测试要求，再次显微镜下没有分层

7. 间歇操作寿命（IOL）

   - 测试方法： MIL-STD-750方法1037

   - 条件： 循环周期2分钟，Ta=25°C

   - 持续时间： 1000小时

B组 加速寿命模拟测试

8. 高温反向偏压（HTRB）

   - 测试方法： MIL-STD-750-1 M1038方法A

   - 条件： VDS=1200V，G-S短接，Ta=175°C

   - 持续时间： 1000小时

9. 高温门极偏压（HTGB）

   - 测试方法： JESD22 A-108

   - 条件： VGS=+25V，D-S短接，Ta=175°C

   - 持续时间： 1000小时

C组 封装结构完整性测试

10. 破坏性物理分析（DPA）

    - 测试方法： AEC-Q101-004第4部分

    - 条件： 样品来自HTRB或HAST测试

11. 物理尺寸（PD）

    - 测试方法： JESD22 B-100

    - 条件： 验证物理尺寸和公差

12. 线键强度（WBS）

    - 测试方法： MIL-STD-750方法2037

    - 条件： 测试样品满足AEC-Q101要求

13. 键合剪切（BS）

    - 测试方法： AEC-Q101-003

    - 条件： 测试样品满足AEC-Q101要求

14. 芯片剪切（DS）

    - 测试方法： MIL-STD-750方法2017

    - 条件： 测试样品满足AEC-Q101要求

15. 端子强度（TS）

    - 测试方法： MIL-STD-750方法2036

    - 条件： 仅用于销钉测试

16. 耐焊接热（RSH）

    - 测试方法： JESD22 A-111（SMD）B-106（PTH）

    - 条件： RSH按IEC60068-2-58执行

17. 热阻（TR）

    - 测试方法： JESD24-3，24-4，26-6

    - 条件： G-D接触点测量热阻

18. 可焊性（SD）

    - 测试方法： J-STD-002，JESD22B102

    - 条件： 放大50X，退锡装置

19. 晶须生长评估（WG）

    - 测试方法： AEC-Q005

    - 条件： 1. 电镀薄层试样的金属晶须生长，2. -40°C至+85°C的温度循环

D组 芯片制造可靠性测试

20. 介电强度（DI）

    - 测试方法： AEC-Q101-004第3部分

    - 条件： 测量泄漏电流、击穿电压

E组 电气特性确认测试

21. 外观检查（EV）

    - 测试方法： JESD22-B101

    - 条件： 观察器件外观（标记、标识、工艺）

22. 应力前后电学和光学测试（TEST）

    - 测试方法： 用户规范或供应商的规范

    - 条件： 应力前后测试电学参数和光学参数

23. 参数验证（PV）

    - 测试方法： 用户规范

    - 条件： 测量器件的电学参数

24. 静电放电（ESDH，ESDC）

    - 测试方法： AEC-Q101-001

    - 条件： HBM，CDM静电放电测试

25. 非夹断感应开关（UIS）

    - 测试方法： AEC-Q101-004第2部分

    - 条件： 在MOSFET器件上施加感应开关测试

结论

MOSFET的AEC-Q101认证过程旨在确保最高标准的可靠性和性能，特别是在苛刻的汽车环境中。通过将MOSFET器件置于这些严格的测试中，制造商可以自信地保证其产品的耐用性和运行稳定性，从而满足汽车行业的关键需求。
