在现代工业生产中，特别是涉及电子元件和设备的领域，防静电接地设施的安全性和有效性至关重要。静电放电（ESD）可能会导致电子元件的损坏、产品性能下降，甚至造成生产事故。因此，确保防静电接地系统的可靠性成为了重中之重，而第三方防静电接地测试正是实现这一目标的关键手段。

防静电接地设施的构成

防静电专用接地设施装置通常包括接地电极、接地主干线和接地支干线：

1. 接地电极：这是直接与大地接触的电极棒，是防静电接地系统的核心部分。

2. 接地主干线：横跨整个EPA（Electrostatic Protected Area，防静电保护区）工作区，起到连接各个接地点的作用。

3. 接地支干线：横跨整个线体，一端与主干线连接，另一端与防静电工作台的接地线连接。通常，接地线采用黄绿色线，以便与其他线缆区分开来。

在实际使用中，专用防静电地线应尽量避免与三相五线制地线短接，以防止静电防护效果受到影响。

防静电接地检测标准

防静电接地系统需要遵循严格的国际和国家标准，以确保其可靠性和有效性。常见的防静电接地检测标准包括：

- ANSI/ESD S20.20：《静电放电控制程序》，为电子设备防静电保护提供全面指导。

- IEC 61340-5-1：《静电学 - 第5-1部分：静电现象中电子设备的防护 - 一般要求》，适用于全球的防静电防护规范。

- SJ/T 10694：《电子产品生产与应用系统防静电检测通用规范》，中国国内的标准。

- GJB 3007A：《防静电工作区技术要求》，适用于军事和高要求电子设备的防静电工作区的技术标准。

防静电接地要求

防静电接地设施必须满足特定的电阻要求，以确保静电能够有效地泄放：

- 设备接地导体：电阻应小于1.0欧姆，以确保良好的接地效果。

- 辅助接地：与设备接地导体之间的电阻应小于25欧姆。

- 等电位相连接：应保持在小于1.0×10^9欧姆，以防止潜在的电位差。

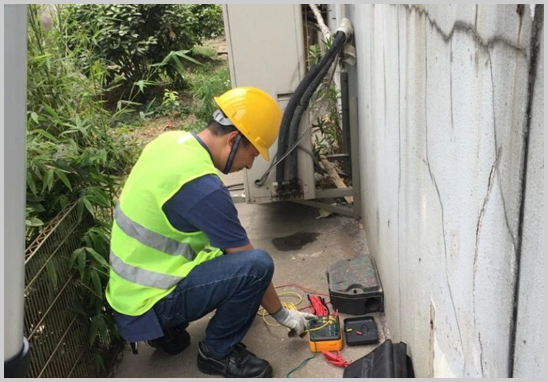

防静电接地电阻测量方法

进行防静电接地电阻测量时，通常使用接地电阻测试仪。测量方法如下：

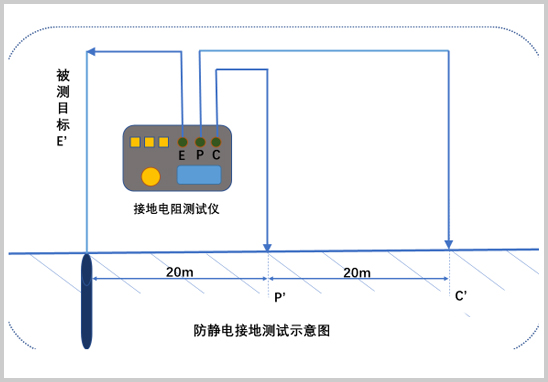

1. 将测试仪表上的E端钮连接5米导线，P端钮连接20米线，C端钮连接40米线。

2. 导线的另一端分别连接被测物的接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ。确保Eˊ、Pˊ、Cˊ在直线上，并且间距为20米。

3. 进行测量前，应首先断开地线（如有可能），以避免不必要的电流影响测量结果。

在测量时，必须注意以下几点：

1. 地电压测量：如果E、C两点之间的地电压超过测量仪表的要求，应先关闭相关用电设备，必要时关闭电源。

2. 接地电极检查：确保被测接地电极接地良好，排除不规范的接地点。

第三方防静电检测机构

作为一家获得CNAS和CMA资质认可的专业第三方防静电检测机构，江苏粤科检测在防静电材料、产品及工程防静电性能检测方面拥有丰富的经验和资质。他们能够提供符合国内外标准的第三方防静电检测报告，帮助企业确保其产品和生产环境的静电防护符合相关要求。
