文章来源 : 粤科检测 发表时间：2025-05-27 浏览量:
作为电子设备中不可或缺的组件，连接器的安全性能直接影响设备运行的可靠性。UL1977标准是北美市场对数据、信号、控制及电源连接器的权威安全认证要求。本文将详细解读UL1977测试的核心内容，帮助企业和工程师快速掌握认证要点。

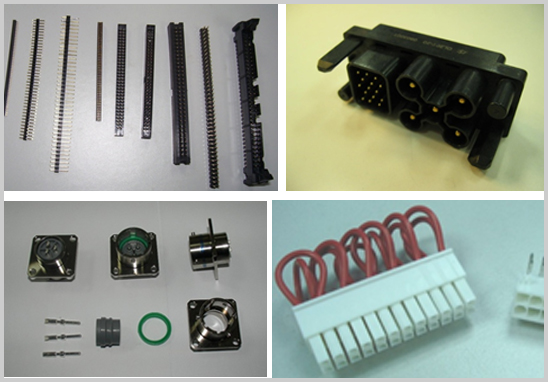

UL1977标准主要适用于以下场景的连接器：
1. 工业与消费电子：如家电、办公设备、音响等产品的电源或信号传输接口。
2. 电力与信号传输：额定电压≤6000V、电流≤31A的连接器（如工业机柜、新能源设备连接器）。
3. 非工业用途：工厂预装连接器，不适用于现场接线产品。
根据UL1977标准要求，连接器需通过以下关键测试以确保其电气、机械及热性能达标：
1. 加速老化测试（Accelerated Aging Test）
- 目的：模拟长期高温环境对材料的影响，验证橡胶或PVC等绝缘材料的耐用性。
- 方法：橡胶材料在100℃烘箱中放置70小时，PVC材料放置96小时，测试后材料硬度变化≤10%。
2. 注塑应力释放测试（Mold Stress Relief Test）
- 目的：检测注塑工艺导致的内部应力是否释放，防止变形或开裂。
- 条件：温度≥70℃或高于产品最高工作温度10℃，持续7天。
- 注意：热固性材料（如环氧树脂）无需此测试。
3. 过载测试（Overload Test）
- 目的：验证连接器在异常电流下的安全性。
- 条件：施加1.5倍额定电流，带电插拔50次（频率≤10次/分钟），接地保险丝不可熔断。
4. 温升测试（Temperature Test）
- 目的：监测额定负载下的温度变化，防止过热风险。
- 要求：测试4小时，端子温升≤材料RTI值（如塑料耐温等级），环境温度25±5℃。
5. 耐压测试（Dielectric Voltage-Withstand Test）
- 目的：检验绝缘性能，防止高压击穿。
- 电压值：
- Type 1B：AC 500V
- Type 1A/2/3/4：1000V + 2倍额定电压
- Type 5：≥2200V。
6. 耐电弧测试（Resistance to Arcing Test）
- 目的：评估绝缘材料在电弧环境下的抗损能力。
- 方法：带电插拔200次，材料不得碳化或燃烧。
7. 拉力测试（Conductor Secureness Test）
- 适用对象：压接端子连接器。
- 标准：根据线径与拉力对照表，持续1分钟不脱落。
8. 燃烧测试（Flammability Test）
- 依据标准：UL94垂直/水平燃烧测试。
- 要求：阻燃等级≥V-2（两次火焰燃烧后自熄时间≤1分钟）。
9. 接地阻抗测试（Grounding Impedance Test）
- 适用对象：带接地功能的连接器。
- 判定标准：阻抗≤0.1Ω（40A电流下测试2分钟）。

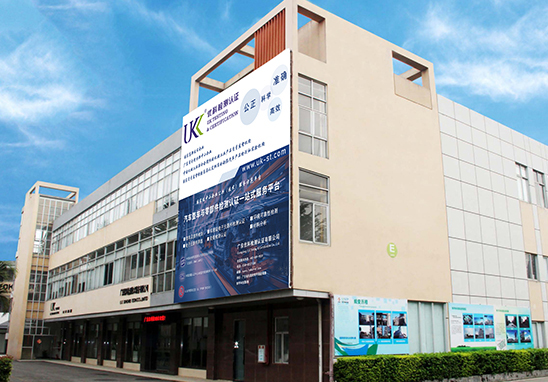

作为UL授权的TPTDP免目击实验室，江苏粤科检测提供以下服务支持：
1. 本地化测试：无需寄送样品至美国，实验室直接出具报告，节省时间与成本。
2. 预测试服务：提前排查问题，确保一次性通过认证。
3. 专业团队支持：工程师全程辅导样品制作、结构评估及工厂审查。
4. 透明流程：企业可派员现场见证测试，实时沟通。
- 测试周期：通常为4-8周，具体取决于产品复杂度。
- 认证有效期：需通过年度工厂审查维持资质。
UL1977认证是连接器进入北美市场的“通行证”，涉及电气安全、机械强度、阻燃性等多维度测试。江苏粤科检测凭借UL授权资质与丰富的认证经验，可为企业提供高效、可靠的测试服务，助力产品快速合规上市！
