为什么需要进行保险丝熔断时间测试？

保险丝（Fuse）是电路中最常见的过流保护器件之一，其基本功能是在电路出现过载或短路时，通过熔体熔断迅速切断电流，从而保护电气设备及线路安全。

然而，如果保险丝的熔断时间过长或特性不稳定，可能会导致：

- 电路元器件过热或烧毁

- 电源系统损坏

- 电池或电气系统发生安全事故

因此，在保险丝产品研发、认证及质量控制过程中，必须通过熔断时间测试（Fuse Opening Time Test）或熔断特性测试（Time-Current Characteristic Test）来验证其性能。

该测试通常用于：

- 产品研发验证

- 安规认证测试

- 客户技术规格验证

- 产品质量一致性控制

在国际安全标准体系中，熔断时间测试是熔断器安全性能评估的核心项目之一。

熔断时间测试可以解决哪些关键问题？

对于保险丝生产企业、电源厂商、汽车电子企业而言，进行熔断时间测试通常是为了确认以下关键技术指标。

1. 验证熔断器时间-电流特性

保险丝产品通常需要符合特定的时间-电流特性曲线（Time-Current Curve）。

测试结果可用于：

- 验证设计是否符合标准要求

- 建立产品选型数据

- 提供给下游客户进行保护电路设计

2. 满足产品安规认证要求

在多项国际认证体系中，熔断器必须通过时间-电流特性测试，例如：

- UL认证（北美市场）

- TUV认证（欧洲市场）

- CQC认证（中国市场）

这些认证均要求产品满足对应标准的熔断时间特性要求。

3. 支持整机产品安全设计

很多终端设备厂商（如电源、家电、汽车电子）在设计过流保护电路时，需要获取保险丝的：

- 熔断时间数据

- 时间电流曲线

- 熔断特性参数

第三方检测报告可以为产品设计提供可靠依据。

保险丝熔断时间测试依据哪些标准？

不同应用领域的熔断器适用的标准体系有所不同，常见标准包括以下几类。

1. 北美UL标准体系

UL248系列标准

典型标准包括：

- UL248-1  Low-Voltage Fuses General Requirements

- UL248-13 Semiconductor Fuses

- UL248-14 Supplemental Fuses

- UL248-20 Automotive Fuses

在UL标准中，熔断器需要通过时间-电流特性测试验证其在不同过流条件下的熔断行为。

2. IEC / EN低压熔断器标准体系

IEC/EN 60269系列

该系列是国际上应用最广泛的低压熔断器标准，包括：

- IEC 60269-1 低压熔断器通用要求

- IEC 60269-2 工业用熔断器

- IEC 60269-4 半导体设备保护用熔断器

中国对应标准为：

GB/T 13539系列

例如：

- GB/T 13539.1 低压熔断器 总则

- GB/T 13539.2 工业熔断器

- GB/T 13539.4 半导体设备保护用熔断器

该体系重点关注：

- 约定熔断电流

- 约定熔断时间

- 时间-电流特性曲线

3. 小型熔断器标准体系

用于电子设备的小型保险丝主要依据：

IEC/EN 60127 系列

中国对应标准：

GB/T 9364 系列

例如：

- IEC 60127-1 Miniature fuses General requirements

- IEC 60127-2 Cartridge fuses

对应：

- GB/T 9364.1 小型熔断器通用要求

- GB/T 9364.2 管状熔断器

该标准体系广泛用于：

- 电源适配器

- 家电设备

- 消费电子产品

4. 汽车熔断器标准体系

汽车电气系统通常依据：

ISO 8820 系列

国内对应：

GB/T 31465 系列

例如：

- ISO 8820-3 片式熔断器

- ISO 8820-4 插座式熔断器

- ISO 8820-5 板型熔断器

不同标准体系下的熔断时间测试方法差异

虽然各标准均要求进行熔断特性测试，但具体方法和判定原则存在一定差异。

1. IEC / GB 低压熔断器体系

（IEC60269 / GB13539）

主要采用约定电流试验法。

典型测试包括：

- 约定不熔断电流（Conventional Non-fusing Current）

- 约定熔断电流（Conventional Fusing Current）

测试要求验证：

- 在规定时间内不应熔断

- 在规定时间内必须熔断

测试数据通常用于建立时间-电流特性曲线。

2. 小型熔断器体系

（IEC60127 / GB9364）

该体系主要针对电子设备用保险丝。

测试重点包括：

- 熔断时间测试

- 额定电流倍数测试

- 分断能力测试

在不同电流倍数下记录熔断时间，并判断是否落入标准规定范围。

3. UL248标准体系

UL标准通常采用多电流点熔断特性测试。

测试过程中需要：

- 在不同电流条件下加载电流

- 记录熔断时间

- 与UL规定的时间-电流曲线要求进行对比

该体系对熔断器保护特性一致性要求较高。

4. 汽车熔断器体系

（ISO8820 / GB31465）

汽车熔断器测试通常包括：

- 多电流倍数熔断测试

- 熔断时间验证

- 温升测试

并需要验证其在车辆电气系统条件下的保护特性。

保险丝熔断时间测试报告办理流程

企业委托第三方检测机构进行熔断时间测试通常需要以下流程。

1. 项目咨询

确认：

- 产品类型

- 目标标准

- 测试项目

2. 样品提交

客户提供：

- 测试样品

- 技术规格书

- 产品结构信息

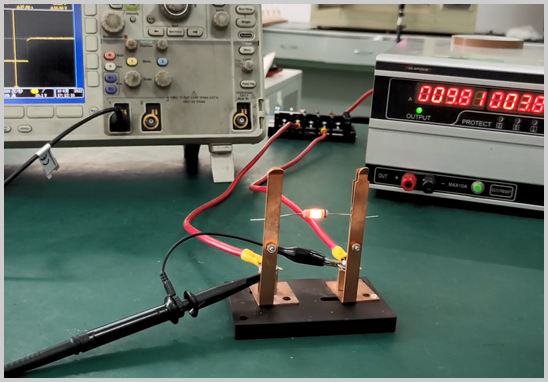

3. 实验室测试

实验室按照对应标准进行：

- 熔断时间测试

- 时间电流曲线测试

- 相关电气性能测试

4. 出具检测报告

测试完成后出具：

- 第三方检测报告

- 原始测试数据记录

该报告可用于：

- 产品认证

- 客户技术验证

- 产品质量评估

江苏粤科检测可提供的服务

江苏粤科检测技术服务公司是专业的电子元器件检测认证机构，可为保险丝产品提供完整的检测认证解决方案。

我们具备以下能力：

1. 标准测试能力

实验室具备以下标准测试能力：

- UL248系列

- IEC/EN 60269系列

- GB/T 13539系列

- IEC/EN 60127系列

- GB/T 9364系列

- ISO 8820 / GB/T 31465系列

可开展：

- 熔断时间测试

- 熔断特性测试

- 时间电流曲线测试

- 分断能力测试

2. 一站式认证服务

可提供：

- UL认证

- TUV认证

- CQC认证

等多国认证办理服务。

3. 认证预测试服务

在正式认证前提供：

- 产品结构评估

- 标准符合性分析

- 预测试验证

帮助企业降低认证风险。

4. 本地实验室测试

无需将产品寄送国外实验室，在国内即可完成测试。

优势包括：

- 周期更短

- 成本更低

- 项目进度可控

5. 技术工程师一对一服务

资深工程师团队提供：

- 单元划分

- 审厂辅导

- 技术咨询

帮助企业提升认证效率。

常见问题解答（FAQ）

1. 熔断时间测试和熔断特性测试一样吗？

熔断时间测试通常指在特定电流条件下测量熔断时间。

而熔断特性测试通常包括：

- 多电流点测试

- 建立时间电流曲线

范围更全面。

2. 熔断时间测试需要多少样品？

不同标准要求不同，一般需要 10-30个样品进行测试。

3. 测试周期一般多久？

常规熔断时间测试周期一般为 3-7个工作日。

如包含认证项目，周期会相应增加。

4. 企业可以现场见证测试吗？

可以。

企业技术人员可到实验室现场见证测试过程。
