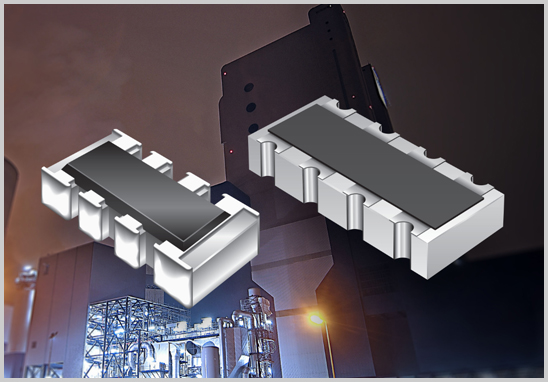

阻容网络（RC Network）、电阻网络（Resistor Network）与电容网络（Capacitor Network）是汽车电子系统中广泛使用的无源集成元件。相比分立元件，网络型封装可在单一封装内集成多个功能单元，有效节省PCB面积、提升一致性，常见于以下应用场景：
- 信号滤波与去耦：用于ECU、ADAS控制器、车载网关的信号线滤波，抑制总线干扰；
- 总线终端匹配：CAN/LIN总线终端电阻网络，保障数据通信稳定性；
- 上下拉与分压电路：I/O口保护、传感器信号调理中的分压与偏置电路；
- EMI抑制：阻容网络配合滤波电感，构成低通滤波单元，降低电磁辐射；
- 电源管理辅助：稳压模块外围分压/反馈网络。
汽车电子产品需要在 -40°C 至 +150°C 的宽温域、强振动、高湿热环境下长期可靠工作。主机厂（OEM）及Tier 1供应商通常在供应商准入或产品认证阶段要求提交AEC-Q200车规级认证测试报告，作为质量管控的核心依据之一。
AEC-Q200是汽车被动元器件的自愿性车规鉴定标准，由克莱斯勒、福特、通用三家美国车企联合发起，现已被全球主机厂和Tier 1供应商广泛采用。对于阻容/电阻/电容网络而言，完成AEC-Q200认证测试意味着：
1. 供应链准入资格：主机厂及Tier 1的器件批准清单（AVL/APL）通常要求提供AEC-Q200测试报告，未完成认证将直接影响项目导入；
2. 客户审核应对：在供应商审核（Second/Third Party Audit）中，AEC-Q200测试报告是质量体系评估的重要证明文件；
3. 产品可靠性背书：通过严苛的19项应力鉴定测试，验证产品在车规温度、湿度、振动、冲击等工况下的长期可靠性；
4. 风险规避：未经车规认证的元件进入汽车供应链，存在召回、索赔及合规风险；
5. 市场差异化：车规认证测试报告已成为汽车电子元件企业参与全球竞争的基础门槛。
注：AEC-Q200为自愿性鉴定标准，并非强制性法规认证。测试报告证明元件经过AEC-Q200规定的应力鉴定测试，具体合格判定以用户规范（User Specification）为基准。
阻容/电阻/电容网络的AEC-Q200认证测试依据AEC-Q200 Rev E版本Table 6（Stress Qualifications for Networks, R-C/C/R）执行，共包含19项应力鉴定测试：
| 序号 | 测试项目（中文） | 测试项目（英文） | 测试方法 |
| 1 | 应力测试前后电气测试 | Pre- and Post-Stress Electrical Test | User Specification |
| 2 | 高温存储 | High Temperature Exposure (Storage) | MIL-STD-202 Method 108 |
| 3 | 温度循环 | Temperature Cycling | JESD22-A104 |
| 4 | 高温高湿偏置 | Humidity Bias | MIL-STD-202 Method 103 |
| 5 | 高温工作寿命 | High Temperature Operating Life | MIL-STD-202 Method 108 |
| 6 | 外观检查 | External Visual | MIL-STD-883 Method 2009 |
| 7 | 尺寸检查 | Physical Dimension | JESD22-B100 |
| 8 | 端子强度（通孔） | Terminal Strength (THT) | MIL-STD-202 Method 211 |
| 9 | 耐溶剂测试 | Resistance to Solvents | MIL-STD-202 Method 215 |
| 10 | 机械冲击 | Mechanical Shock | MIL-STD-202 Method 213 |
| 11 | 振动 | Vibration | MIL-STD-202 Method 204 |
| 12 | 耐焊接热 | Resistance to Soldering Heat | MIL-STD-202 Method 210 |
| 13 | ESD静电测试 | ESD | AEC-Q200-002 |
| 14 | 可焊性 | Solderability | J-STD-002 |
| 15 | 电气特性 | Electrical Characterization | User Specification |
| 16 | 可燃性 | Flammability | UL 94 或 IEC 60695-11-5 |
| 17 | 板弯曲（贴片） | Board Flex (SMD) | AEC-Q200-005 |
| 18 | 引出端强度（贴片） | Terminal Strength (SMD) | AEC-Q200-006 |
| 19 | 阻燃性 | Flame Retardance | AEC-Q200-001 |
测试项目说明：
- 第1、15项采用用户规范（User Specification），需委托方提供相应电气测试条件；
- 第3项温度循环按JESD22-A104执行，典型条件覆盖 -55°C 至 +125°C；
- 第13项ESD依据AEC-Q200-002执行，为AEC-Q200系列配套子规范；
- 第17、18项仅适用于贴片（SMD）封装；第8项仅适用于通孔（THT）封装。
1. 需求沟通：告知元件型号、封装形式（SMD/THT）、电气规格（用户规范）、测试范围（全项/部分项）及时间要求；
2. 方案报价：实验室依据AEC-Q200 Rev E Table 6出具测试方案及报价，明确样品数量要求；
3. 合同签订与样品寄送：签订检测协议，按要求寄送足量样品（不同测试组各需若干只，具体以方案为准）；
4. 测试执行：依据各测试项目对应方法标准逐项执行，过程记录完整；
5. 数据判定：测试前后电气测试数据依据用户规范进行合格性判定；
6. 报告出具：出具CNAS认可的测试报告，含测试数据、方法依据、判定结论；
7. 报告交付：提供正式纸质报告及PDF电子版，支持客户审核归档使用。
典型测试周期约 8～12周（含高温工作寿命等长时序测试项），建议提前规划认证节点。

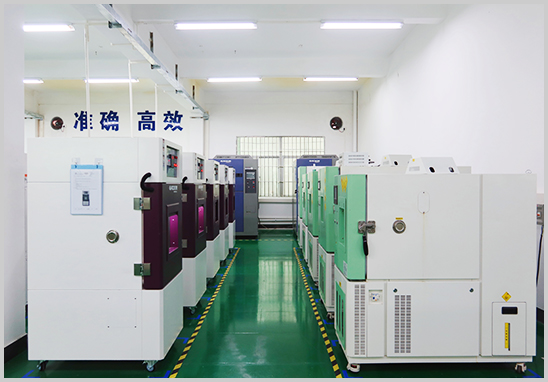

江苏粤科检测具备CNAS认可资质，实验室能力覆盖AEC-Q200 Rev E全系列被动元件。针对阻容/电阻/电容网络，我们可提供：
- AEC-Q200 Table 6全项及分项测试，按需定制测试范围；
- CNAS认可测试报告，满足主机厂、Tier 1审核及供应链准入要求；
- ILAC-MRA框架下的实验室能力认可，报告结果具备国际互认基础；
- 专业技术支持：协助客户理解用户规范定义、测试条件设定及失效分析；
- 并行测试能力：支持多元件型号同步送测，缩短测试周期。
Q：阻容网络AEC-Q200认证是强制要求吗？
A：AEC-Q200是自愿性行业鉴定标准，不属于强制法规认证。但主机厂和Tier 1供应商通常将其列为供应商准入或产品认证的必要条件，实际采购中具有准入门槛效力。
Q：贴片和通孔封装的测试项目有区别吗？
A：有区别。板弯曲（Board Flex，AEC-Q200-005）和引出端强度SMD版（AEC-Q200-006）仅适用于贴片封装；端子强度THT版（MIL-STD-202 Method 211）仅适用于通孔封装。具体项目依封装类型确认。
Q：电气测试（第1、15项）的测试条件由谁来定义？
A：AEC-Q200标准规定由用户规范（User Specification）定义，即委托方需提供相应的电气参数要求，实验室依据该规范执行并判定合格性。建议在送测前与实验室充分沟通。
Q：出具的报告是否可用于客户审核或海外认证？
A：CNAS认可报告可在ILAC-MRA框架下获得国际认可实验室成员的结果互认，适合国内主机厂审核及多数海外客户的供应链认证需求。如有特殊市场要求，可提前说明。
Q：只需要做部分测试项目可以吗？
A：可以。可根据客户需求或下游买方要求，选择执行Table 6中的部分项目，实验室将出具对应项目的测试报告，并注明测试依据与范围。
