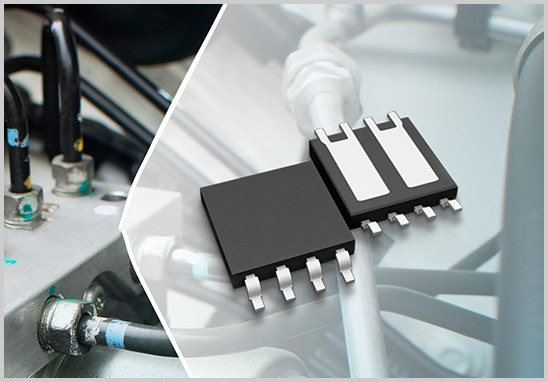

功率MOSFET是车用电源管理、电机驱动、DC-DC变换、车灯驱动等场景中用量最大的分立半导体器件之一。当MOSFET产品准备导入车规供应链时，"具体要测哪些项目""和消费级/工业级MOSFET测试有什么不同""多久能完成鉴定"是采购与研发工程师最容易困惑的问题。
AEC-Q101标准第1.1条明确指出，该标准的制定目的是"确定器件能够通过规定的应力测试，从而在应用中给出一定水平的质量/可靠性保证"。对于MOSFET而言，其应用场景通常伴随高电流、高开关频率、频繁的通断循环，栅极氧化层长期承受电场应力——这些工况在车规环境（-40°C至+125°C最低环境温度范围，标准第1.3.1条）下会被进一步放大。因此，MOSFET相比普通二极管，在AEC-Q101体系下承载了更多专属测试项目，这也是本文重点展开的内容。
需要说明的是，AEC-Q101标准本身不设立认证机构和认证证书，通过全部测试要求并形成完整数据记录后，产品可被称为"AEC-Q101 qualified（已完成AEC-Q101鉴定）"，本质是一份检测数据报告，而非第三方颁发的认证证书（标准第1.3.1条）。
AEC-Q101将全部测试划分为五个测试组（Group A至E）。MOSFET作为晶体管类分立器件，需要覆盖以下测试组合，其中标注"★"的为MOSFET/功率MOS专属或有特殊要求的项目：
| 测试组 | 涉及测试项目 | MOSFET相关说明 |
| Group A（加速环境应力） | HAST/H³TRB、UHAST/AC、TC、IOL/PTC | TC、IOL/PTC测试涉及RDSon专属判定标准★ |
| Group B（加速寿命模拟） | HTRB、HTGB | HTGB仅适用于MOS与IGBT★；HTRB采用晶体管专属测试方法★ |
| Group C（封装组装完整性） | DPA、PD、WBP、WBS、DS、TS、RTS、RSH、TR、SD、WG | 细引线MOSFET有附加要求★ |
| Group D（晶圆制造可靠性） | DI | 仅适用于功率MOS及IGBT★ |
| Group E（电气验证） | EV、TEST、PV、ESDH/ESDC、UIS | UIS仅适用于功率MOS及内部钳位IGBT★ |
以下针对标注★的专属项目逐一展开说明。
Test Group D的介质完整性测试（Dielectric Integrity，Test D1）在标准Table 2的Notes栏中明确标注为"M"——仅适用于功率MOS及IGBT器件（Table 2 Legend注释M）。该测试依据AEC-Q101-004附件第3节执行，样本量5颗、1批，验收标准为全部样品的栅极击穿电压超过规定的最小值，判定标准为零失效。
这项测试之所以在MOSFET鉴定中格外重要，是因为栅氧化层的完整性直接决定了器件在长期栅极驱动电压下是否会出现漏电、击穿等失效模式。标准同时将DI列为工艺变更评估的重要参考项（Table 3中D1列），当涉及可能影响介质材料的工艺变更（如氧化层厚度、栅极金属化工艺调整）时，需重新执行DI测试评估变更影响。
高温栅偏置测试（HTGB，Test B2）同样为"MOS与IGBT专属"项目（Table 2 Legend注释M）。测试条件为：在规定的最高结温（TJ max）下，栅极施加正向或负向偏置至最大栅压额定值的100%，器件本体保持关断状态，标准测试时长为1000小时；若通过将结温提高25°C，可将测试时长缩短至500小时。
这里有一个企业容易忽视的细节：标准明确要求，对于新工艺技术的首次鉴定，需要同时执行3批负偏置 + 3批正偏置，共计6批测试，而非常规的3批测试即可完成（Table 2, Test B2条款说明）。这一要求是为了充分覆盖栅极氧化层在两个偏置方向下可能存在的不对称失效风险。
此外，若MOSFET采用异种金属键合体系（例如金线键合在铝焊盘上，即Au/Al键合），HTGB测试后还需对5颗样品执行脱封（decap）与引线拉力测试，判定标准为键合点强度应强于引线本身。
Table 2中高温反偏测试（HTRB，Test B1）在测试方法栏区分了不同器件类型：二极管、整流器、稳压二极管（Zener）采用MIL-STD-750-1 M1038条件A；晶体管（含MOSFET、IGBT）采用M1039条件A。测试条件为在最大规定直流反向电压下持续1000小时，测试过程中需调节结温以避免热失控。若未使用最大额定反向电压进行测试，需在鉴定报告中注明实际所用的电压数值。
对于开关型器件（如快恢复整流器、超快整流器、肖特基器件），标准Legend注释X特别说明：用户/供应商规格书中给出的最高额定结温通常针对开关模式应用工况，若某些器件在HTRB的直流反偏条件下可能出现热失控，其在该直流反偏电压下能达到的最高结温可能未在规格书中给出，此时应在鉴定测试计划/报告中明确记录实际测试所采用的电压、环境温度及所达到的结温条件。
UIS测试（Unclamped Inductive Switching，Test E5）依据AEC-Q101-004附件第2节执行，适用范围明确为"功率MOS及内部钳位IGBT专用"（标准Table 2, Test E5说明栏），样本量5颗、1批，验收标准为零失效。该测试用于评估器件在电感负载突然断开、产生反向电动势冲击时吸收该能量的能力，是继电器驱动、电机驱动等车用感性负载场景中MOSFET可靠性的关键验证项目。UIS同时也是工艺变更评估的考量项之一（Table 3中E5列）。
这是MOSFET鉴定中最容易被问到、也最容易产生歧义的部分——MOSFET的失效判定标准与其他器件并不完全相同：
- RDSon漂移限值：在IOL（间歇工作寿命）、PTC（功率温度循环）、TC（温度循环）三项测试中，对于RDSon最大额定值≤2.5mΩ的产品，应力前后RDSon允许漂移的判定标准为绝对值≤0.5mΩ，而非常规的±20%比例限值。这一细则是因为极低导通电阻器件按比例判定容易受测试仪器精度影响，标准因此改为绝对值判定，更具工程可操作性。
- 漏电流限值：对于MOSFET，若0小时初始测试值（IGSS栅极漏电流、IDSS漏源漏电流）小于10nA，应力后允许值分别为：湿气类测试（如HAST、H³TRB）100nA，其他测试项50nA——同样区别于标准通用的"不超过初始值5-10倍"判定逻辑（标准第2.4条b、c款）。
企业在与检测机构沟通MOSFET鉴定方案时，建议提前确认产品的RDSon额定值区间，以便准确适用对应的判定标准。
标准Table 2 Legend中的Note 1明确：内部键合引线直径≤5mil的MOSFET器件，在完成温度循环（TC）测试后，还需额外执行以下二选一项目：
- TCHT（温度循环热态测试）：TC测试后按PV确定的高温限值在125°C下进行电气测试，随后对5颗样品的全部引线执行脱封与引线拉力测试；
- TCDT（温度循环分层测试）：TC测试后对全部样品进行100%声学显微镜（AM）检测，针对分层程度最高的5颗样品的全部引线执行脱封、检查或引线拉力测试；若AM检测未发现分层，则无需执行后续脱封检查。
这一附加要求是针对细引线封装MOSFET在温度循环应力下容易出现的键合失效风险专门设置的。企业送测细间距、细引线封装的MOSFET产品（如小尺寸SOT、DFN等封装形式）时，应提前向检测机构提供引线直径规格，以便准确匹配测试项目。
若MOSFET采用铜（Cu）引线键合工艺，标准第1.3.1条明确要求遵循AEC-Q006《铜线互连器件鉴定要求》，AEC-Q006中的测试要求将取代AEC-Q101对应项目的要求，其余非铜线相关测试项目仍按AEC-Q101执行。同时，Table 2 Legend注释2也指出：TCHT及TCDT测试不适用于铜线键合产品，应转而遵循AEC-Q006的对应规定。这是"铜线MOSFET AEC-Q101怎么测"这一常见问题的标准答案。
标准附录5规定，MOSFET在参数验证（PV，Test E2）中至少应覆盖以下电气参数：
BVDSS（漏源击穿电压）、IDSS（漏源漏电流）、IGSS（栅极漏电流）、RDS(on)（导通电阻）、Gfs（跨导，如规格书有规定）、VGS(th)或VGS(OFF)（栅极开启/关断阈值电压）。
这些参数需依据用户规格书中的具体限值，在器件规定的温度范围内完成特性验证（标准第4.2条b款），以确保产品在实际应用温度区间内均满足规格要求。参数验证与ESD特性表征（E3、E4）一样，标准第4.2条明确要求必须在具体待鉴定器件上实测，不允许用同族通用数据替代。
按照标准附录1（A1.1.1条）的晶圆制造技术分类，"功率MOS（Power MOS）"与"小信号MOS（Small Signal MOS）"被列为两类不同的晶圆制造技术，即便同属MOSFET范畴，二者也不可互相视为同一鉴定家族，需分别独立完成鉴定、独立积累通用数据。企业若同时拥有功率型与小信号型MOSFET产品线，需注意两条产品线的鉴定数据不能相互复用（标准附录1 A1.1.1、A1.1.4条）。
企业规划测试排期时，常关心"单项测试大概要测多久"。以下时长均为标准原文规定的单项最短测试时长，供参考：
| 测试项目 | 标准规定时长 |
| HTGB（高温栅偏置） | 1000小时（提高结温25°C可缩短至500小时） |
| HTRB（高温反偏） | 1000小时 |
| HAST（高加速应力测试） | 96小时（130°C/85%RH）或264小时（110°C/85%RH） |
| H³TRB（高湿高温反偏，HAST替代方案） | 1000小时 |
| TC（温度循环） | 1000次循环（满足条件时可缩短至400次循环） |
| IOL/PTC（间歇工作寿命/功率温度循环） | 依据ΔTJ≥100°C或≥125°C目标，按标准Table 2A公式计算，例如通断循环能力为2分钟通/4分钟关时，对应约10,000次循环 |
需要提醒的是：以上为各单项测试的标准最短时长，多个测试项目通常可通过合理排产实现并行开展，实际整体鉴定周期还需结合批次数量、样品准备、检测机构排期等因素综合评估，不宜简单将各单项时长直接相加。
Q：车规MOSFET和消费级/工业级MOSFET的测试有什么本质区别？
A：核心区别在于失效判定标准更严格、测试项目更全面、覆盖的环境应力范围更宽（AEC-Q101规定最低环境温度范围为-40°C至+125°C，标准第1.3.1条），且明确要求ESD特性表征、参数验证等关键项目必须在具体器件上实测，不可用同族数据简化替代（标准第4.2条）。
Q：SiC/GaN等宽禁带材料的功率MOSFET是否适用AEC-Q101？
A：AEC-Q101标准附录1对晶圆制造技术做了分类（如Power MOS、锗、砷化镓等），具体某一新材料体系器件应归入哪一鉴定家族、是否需要补充针对该材料特性的专项评估，建议结合器件实际结构与检测机构确认，标准本身未对每一种新材料给出穷尽性规定。
Q：MOSFET一定要做UIS测试吗？
A：UIS测试适用范围为"功率MOS及内部钳位IGBT"（标准Table 2, Test E5），若产品为功率MOSFET，通常需要评估该项目是否适用；具体是否执行、执行条件如何设定，应结合产品实际应用场景与用户要求，在鉴定测试计划中与检测机构共同确认。
Q：完成AEC-Q101鉴定后是否需要重新测试？
A：当供应商对产品或工艺做出可能影响形式、配合、功能、质量或可靠性的变更时，需要依据标准Table 3的工艺变更测试选择指南开展再鉴定，具体测试范围结合变更内容确定（标准第3.2条）。

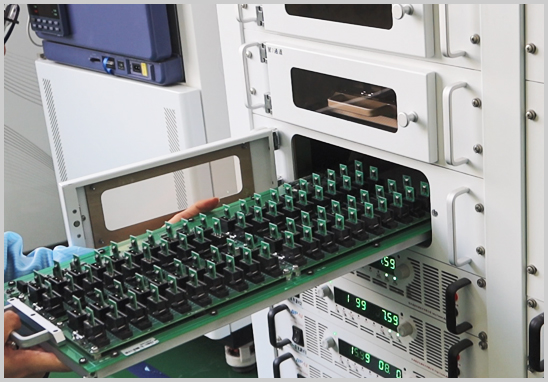

江苏粤科检测具备CNAS全项认可的AEC-Q101检测资质，覆盖MOSFET产品所需的介质完整性（DI）、高温栅偏置（HTGB，含新工艺首鉴阶段的正负偏置分批测试）、无钳位电感开关（UIS）、温度循环（TC）及细引线器件附加的TCHT/TCDT等全套测试项目。
针对MOSFET产品的工艺特殊性，粤科检测可结合企业产品的引线键合方式（Au/Al或Cu线）、RDSon额定值区间、是否为内部钳位结构等具体参数，协助梳理适用的测试项目组合与判定标准，并按照标准附录3的格式要求出具鉴定测试计划，便于企业与下游主机厂、Tier1客户高效对接。对于涉及AEC-Q006铜线互连要求的MOSFET产品，粤科检测同样具备相应的检测判读能力。
MOSFET器件因其栅极结构与导通特性，在AEC-Q101体系下承载了比普通二极管更多的专属测试要求与专属判定标准。企业在规划MOSFET产品AEC-Q101测试方案时，建议提前明确产品的引线键合方式、引线直径、RDSon额定值、是否为内部钳位结构等关键工艺参数，以便检测机构准确制定测试计划与判定标准，避免因信息不全导致测试返工。
