低压熔断器是电气系统中常见的过流保护元件之一，广泛应用于配电柜、工业设备、光伏系统及各类用电终端。无论是产品出口、验厂审核，还是供应链质量管控，客户或监管方往往都会要求提供IEC60269系列标准的检测报告或认证证明。
IEC60269是IEC（国际电工委员会）针对低压熔断器制定的系列标准，国内对应的转化标准为GB/T 13539系列。该系列标准并非单一文件，而是按使用场景和保护对象划分为多个部分，企业在办理认证或检测前，首先需要确认自己的产品对应哪一部分：
- IEC60269-1（对应GB/T 13539.1）：低压熔断器基本要求，是整个系列的通用基础部分；
- IEC60269-2（对应GB/T 13539.2）：专职人员使用的熔断器补充要求，主要面向工业用熔断器，标准化熔断器系统示例为A至K；
- IEC60269-3（对应GB/T 13539.3）：非熟练人员使用的熔断器补充要求，主要面向家用及类似用途熔断器，标准化熔断器系统示例为A至F；
- IEC60269-4（对应GB/T 13539.4）：半导体设备保护用熔断体的补充要求；
- IEC60269-6（对应GB/T 13539.6）：太阳能光伏系统保护用熔断体的补充要求。
不同部分对应的应用场景、试验条件存在差异，实际检测时应以客户合同或最终产品的应用场景为准，并注意标准版本的时效性（如IEC60269-1、-2现行版本为2024年版本），具体以委托检测时确认的现行有效版本为准。
标准适用范围：IEC60269系列适用于额定分断能力不小于6kA的封闭式限流熔断器，额定电压不超过1000VAC或1500VDC。超出该范围的产品，或结构原理不属于封闭式限流熔断器的产品，需结合其他标准另行评估适用性。
企业申请低压熔断器IEC60269检测/认证，通常出于以下几类实际需求：
1. 满足验厂与供应链审核要求
下游整机厂商、贸易商在进行供应商审核（如客户验厂、二方审核）时，通常会要求熔断器供应商提供第三方检测报告，以证明产品的分断能力、温升、耐久性等关键性能符合标准要求。
2. 支撑产品定型与设计验证
在新产品开发阶段，通过IEC60269规定的时间-电流特性、约定熔断电流、分断能力等项目验证，可以帮助企业确认设计是否达到预期的保护特性，为产品定型提供数据支撑。
3. 配合招投标及市场准入要求
部分工程项目、政府采购或出口订单会在技术规格书中明确要求提供IEC60269或对应GB/T 13539标准的检测报告，作为投标资格或验收条件之一。
4. 作为申请UL、TUV、CQC等认证的技术基础
IEC60269系列标准的测试数据，也是熔断器申请UL认证（如UL 248系列）、TUV认证、CQC认证等安规认证时的重要技术依据之一，部分项目可结合认证机构要求进行协同测试，减少重复送样。
需要说明的是，第三方检测报告与产品认证证书是两个不同的概念：检测报告仅证明样品在检测时点符合特定条款要求，而认证证书通常涉及工厂审查、后续监督等更完整的合格评定程序。企业应根据自身实际需求（是仅需报告，还是需要完整认证），与检测/认证机构提前确认服务范围。
依据IEC60269-1（对应GB/T 13539.1）通用要求，低压熔断器的检测项目主要包括以下几大类：
1. 基础资料与选样要求
正式检测前，通常需要企业提供以下技术资料：产品型号、规格参数、外观尺寸图、零部件尺寸图、零部件清单、熔丝尺寸和电流对照表、熔丝外观图。
选样上遵循以下基本原则：
- 选取同一系列中最大和最小电流规格的产品作为主测样品；
- 若客户在分断参数中，除最大电流产品外还定义了其他电流规格的分断参数，则该电流规格也应纳入分断试验；
- 熔丝材质不同的产品，应划分为不同系列分别送检。
2. 尺寸与电阻检测
- 外形尺寸：测量规定的外形尺寸，结果应符合制造厂技术资料或标准相应部分的尺寸规定；
- 电阻测量：在空气温度(20±5)℃条件下测量试品内阻R，测量电流不超过0.1倍额定电流（In）。
3. 温升与耗散功率

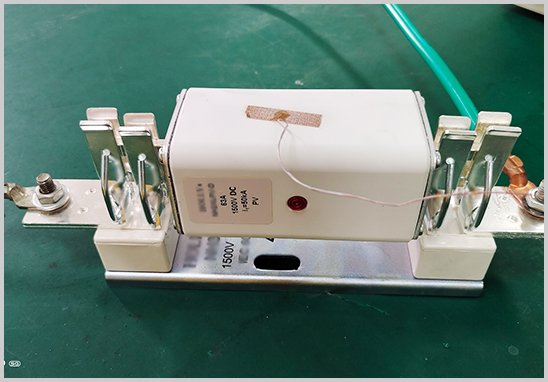

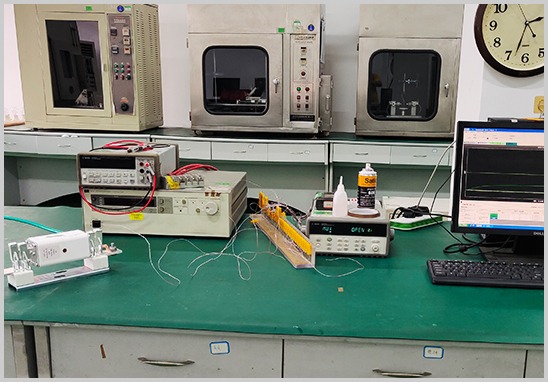

在试验温度(20±5)℃条件下进行，单个熔断器每一边连接线长度不小于1m，串联熔断器接线端子间连接线总长度约2m，连接导体截面积按标准规定的额定电流-截面积对照表选取。当温升每小时变化不超过1K时，即视为温度已稳定。
4. 约定电流验证（约定不熔断电流Inf与约定熔断电流If）
在(20±5)℃条件下，熔断体承载约定不熔断电流(Inf)，在标准规定的约定时间内不应熔断；随后熔断体冷却至周围空气温度后承载约定熔断电流(If)，应在规定的约定时间内熔断。约定时间及电流倍数随额定电流区间不同而不同（例如16A＜In≤63A对应约定时间1小时，Inf为1.25In、If为1.6In）。
针对"g"类熔断体，还需通过持续100小时的脉冲试验验证其额定电流：每个试验周期包含一个约定时间的通电和0.1倍约定时间的断电，试验电流为额定电流的1.05倍。
5. 时间-电流特性和门限验证
分别在不同电流倍数区间（如10~20倍、5~8倍、2.5~4倍额定电流）验证熔断体的动作时间，用以确认其时间-电流特性曲线是否符合标准要求；对于"gG"和"gM"等类型的熔断体，还需按标准规定的门限值表验证其在特定电流下于10秒、5秒或0.1秒内的熔断/不熔断状态。
6. 过载（脉冲循环）与约定电缆过载保护试验
熔断体需承受连续50次电流脉冲循环，脉冲电流及持续时间依熔断体类型（"g"类或"a"类）不同而有不同规定；仅针对"gG"熔断体，还需进行约定电缆过载保护试验，即先以额定电流预热至约定时间，再将电流提升至1.45倍额定电流，验证熔断体是否能在小于约定时间内熔断，以模拟实际线缆过载保护场景。
7. 指示装置和撞击器动作验证
对于带有熔断指示装置或撞击器的熔断体，需验证其在分断能力试验及特定过流条件下动作是否可靠，并对恢复电压等参数提出相应要求。
8. 分断能力验证

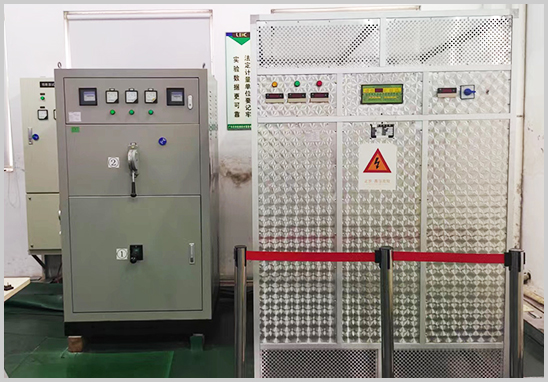

这是低压熔断器检测中的核心项目之一，需在专用短路试验回路中，按标准规定的预期试验电流、功率因数（或直流时间常数）、恢复电压等参数组合，验证熔断体在额定分断能力下能否安全、可靠地分断电路，且不产生持续电弧、起火、爆裂等异常现象。交流与直流熔断器的试验参数（预期电流、功率因数/时间常数、恢复电压等）分别依据标准中的对应参数表确定。
9. 触头不变坏验证
按约定时间的通断比例进行循环试验，先进行250个循环，若结果符合要求则试验结束；若超出范围则继续进行至750个循环，并在稳定状态下测量温升和/或触头电压降，以评估熔断器触头长期使用后的性能稳定性。
10. 材料耐环境性能验证
- 耐应力腐蚀龟裂验证：针对含铜量少于83%的轧制铜合金载流部件，通过特定的脱脂、恒温及氯化铵溶液环境处理，验证部件是否发生应力腐蚀龟裂；
- 耐非正常热和火验证（灼热丝试验）：在(650±10)℃或(960±10)℃条件下施加灼热丝30秒，记录起燃及熄灭时间、火焰高度，验证部件的阻燃性能；
- 耐锈性验证：通过去油脂、氯化铵溶液浸泡及潮湿箱处理后烘干，检查金属部件表面是否出现锈迹。
11. 判定标准要点
分断能力等试验后，样品通常需满足：不出现永久性电弧、不起火、不爆裂、样品标识清晰可见、不出现金属或焊锡熔融、测试后不发生移位或变形、不出现开孔；陶瓷或玻璃管体允许出现裂痕，但拆卸后应保持整体，不应有填充砂粒漏出。
需要说明的是，以上检测项目及具体参数以标准原文为准，实际执行时应结合委托检测时确认的现行有效版本核对具体条款。
企业在选择检测/认证合作机构时，建议重点关注以下几点：
1. 资质是否覆盖所需的检测项目
低压熔断器IEC60269的检测项目跨度较大，涵盖尺寸、电气性能、耐久循环、分断能力（大电流短路试验）、材料耐环境性能等多个类别，部分中小实验室可能不具备大电流分断能力试验所需的试验回路和设备条件。
2. 是否具备相关认证机构的授权
若企业最终需要办理UL、TUV、CQC等认证，建议优先选择获得相应机构官方授权的第三方实验室，以便测试数据能够与后续认证程序更好衔接。
3. 明确报告与认证的边界
如前所述，检测报告与认证证书是两个概念。选择机构前应明确自己实际需要的是哪一种服务，避免信息不对称导致后续流程延误。
4. 关注标准版本与产品适用性判定
IEC60269系列各部分标准均有版本更新（如-1、-2部分现行版本为2024年），企业应确认检测机构使用的是现行有效版本，并结合产品实际用途（工业用/家用/半导体保护/光伏保护）准确判定应适用的标准部分。
5. 提前沟通样品数量与送样要求
按标准的选样规则，通常需要在同一系列中选取最大和最小电流规格分别测试，若客户对特定电流规格另有分断参数要求，还需额外增加对应规格的样品，具体送样数量应结合产品规格及检测项目与实验室确认。
江苏粤科检测是具备CNAS、CMA认可资质的专业第三方熔断器检测认证机构，并具备UL、TUV、CQC机构授权，围绕低压熔断器IEC60269系列标准，可提供以下服务：
- 针对IEC60269-1/-2/-3/-4/-6系列标准相关项目提供委托测试服务，涉及尺寸、电阻、温升、约定电流验证、时间-电流特性、过载循环、分断能力、触头耐久、耐应力腐蚀、灼热丝、耐锈性等方向，具体检测项目以我司资质证书附表及实际委托内容为准；
- 出具CNAS资质范围内的第三方检测报告，用于企业验厂审核、供应链质量管控、产品定型等场景；
- 提供UL认证（如UL 248系列）、TUV认证、CQC认证等安规认证一站式办理；
- 针对不同规格系列（不同额定电流、不同熔丝材质）的熔断器产品，协助企业梳理选样方案，减少不必要的重复送样。
具体检测周期、费用及送样要求，因产品规格、检测项目组合而异，建议企业提供产品资料后与我司业务人员一对一沟通确认。
Q1：我的产品是家用还是工业用熔断器，分别应该对应IEC60269哪个部分？
IEC60269-2主要面向专职人员使用（即工业用）熔断器，IEC60269-3主要面向非熟练人员使用（即家用及类似用途）熔断器，两者在标准化熔断器系统示例、试验参数上存在差异。具体应参考产品的实际应用场景及-1通用要求，结合-2或-3的补充要求综合判定，如有疑问建议与检测机构沟通确认。
Q2："gG""gM""aM"这些熔断体分类代号是什么意思？
这是IEC60269标准中对熔断体运行类别的分类方式：字母"g"表示全范围分断能力熔断体，"a"表示部分范围分断能力熔断体；第二个字母则表示保护对象或使用类别，如"gG"为一般用途全范围分断熔断体，"gM"为保护电动机电路的全范围分断熔断体，"aM"为保护电动机电路的部分范围分断熔断体。不同类别对应的时间-电流特性门限值、过载试验参数均有区别，具体应以标准条文及产品规格书为准。
Q3：分断能力验证需要用到大电流吗，一般实验室能做吗？
是的，分断能力验证需要在专用的短路试验回路中，按熔断器额定分断能力施加相应的预期试验电流（可达数千甚至数万安培级别），对试验回路的电源容量、同步合闸开关、示波记录系统等均有较高要求，并非所有实验室都具备相应能力，建议提前与检测机构确认其分断能力试验的最大电流覆盖范围。
Q4：不同规格系列的熔断器，是不是每个规格都要送检？
按标准选样规则，通常只需在同一系列中选取最大和最小电流规格作为主测样品，若客户对某一中间电流规格另有明确的分断参数要求，则该规格也应纳入分断试验；不同熔丝材质的产品应视为不同系列分别处理。具体送样方案建议结合产品实际情况与实验室沟通确定。
