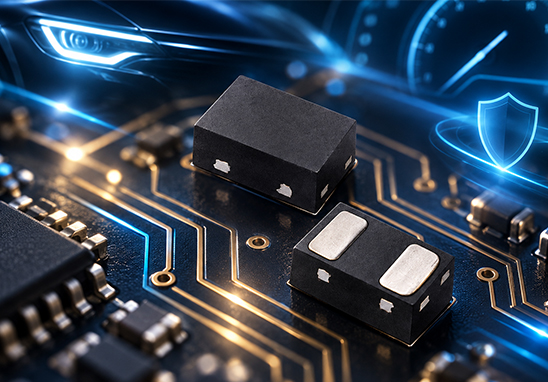

稳压二极管，也叫齐纳二极管（Zener Diode），是车里很常见的一颗小元件——虽然不起眼，但在电压保护、基准电压这些"幕后工作"里，它一直在默默出力。当企业打算把稳压二极管卖给车企或Tier1客户时，AEC-Q101认证测试几乎是绕不开的一道门槛。但很多人在准备测试方案时会有一个疑惑："别的二极管都要做HTRB测试，为什么我的Zener管方案里没有？"
先简单说说稳压二极管是干什么用的。它有一个特点：正向导通时和普通二极管一样，但反向电压达到一定值后会"击穿"，而且击穿后的电压会稳定在一个固定值附近，不会随着电流变化大幅波动。利用这个特性，稳压二极管在车用电子系统里主要做三件事：
- 当"电压标尺"用：给传感器、模拟电路提供一个稳定的参考电压，相当于一把固定刻度的尺子；
- 当"泄压阀"用：电源输入端或信号线上一旦出现瞬态过压，它先"击穿"把多余的电压钳住，保护后面更娇贵的芯片；
- 配合其他电路做电压检测、保护动作。
这里有个关键点：稳压二极管在正常工作时，很多时候是长期处于反向击穿状态的——也就是说它一直在"干活"，而不是像普通二极管那样平时"待机不导通"。这就意味着，考核它可不可靠，重点不是"能不能扛住反向电压不被击穿"（这是整流二极管关心的事），而是"长期击穿导通的情况下，稳压值会不会跑偏"。这个应用特点，直接决定了后面要讲的那个"专属测试"。
另外要提一句，车规环境对温度的要求比消费电子严格得多——AEC-Q101标准规定的最低环境温度范围是-40°C到+125°C（标准第1.3.1条），稳压二极管也不例外，得在这个温度区间内保持稳压值不漂移。
如果你的稳压二极管想卖给主机厂或者一级供应商，AEC-Q101测试基本是必答题，原因主要有三个：
1. 是准入门槛：绝大多数车企、Tier1在审核物料供应商时，会把AEC-Q101测试数据作为基础准入依据之一；
2. 能提前发现问题：标准第1.1条说得很直白，它的目的就是"确定器件能通过规定的应力测试，从而证明具备一定水平的品质和可靠性"。通过这些加速老化测试，能在产品批量装车之前，先把长期使用可能暴露的问题找出来；
3. 给设计工程师提供参考依据：有了完整的测试数据，下游做电路设计的工程师才能更放心地评估这颗稳压二极管在他们电路里的可靠性余量够不够。
这里要澄清一个常见误解：AEC-Q101标准本身并不发"证书"。标准第1.3.1条明确写着"没有针对AEC-Q101鉴定的'认证'，也没有由AEC运行的认证委员会"。做完全部测试、留下完整数据记录后，产品只能说是"AEC-Q101 qualified（已完成AEC-Q101鉴定）"，拿到手的其实是一份检测数据报告，而不是第三方发的认证证书。所以大家在挑检测机构的时候，重点看它有没有CNAS认可的AEC-Q101检测资质，这才是数据可信度的关键。
1. 测试依据
AEC-Q101 Rev E《车用分立半导体元器件的基于失效机理的应力测试验证》（2021年3月1日发布），制定方是美国汽车电子委员会（AEC）的组件技术委员会。
2. 最关键的一点：HTRB不用测，改测SSOP
这是整篇文章最重要的知识点，也是稳压二极管测试方案里最容易让人疑惑的地方。
标准Table 2里，高温反偏测试（HTRB，测试编号B1）的备注栏里有一条注释"K"，标准原文写的是："不适用于稳压二极管（Not applicable to Voltage Stabilizers (Zeners)）"。翻译过来就是：稳压二极管不需要做这项常规的高温反偏测试。
那用什么代替呢？标准专门给稳压二极管安排了一个替代项目——稳态工作测试（Steady State Operational Test，简称SSOP，测试编号B1b），备注栏的注释"O"写得很明确："仅适用于稳压二极管（Required for Voltage Stabilizers (Zeners) only）"。
SSOP具体怎么测？按照MIL-STD-750-1标准的M1038条件B执行：让器件在额定的最大反向击穿电流下工作，环境温度提升到器件额定结温，这样持续跑1000个小时，测试前后都要做电气测试，样本量是3批、每批77颗，全部合格才算通过。
为什么要这样设计？前面讲过，稳压二极管平时就是"泡"在反向击穿状态下工作的，SSOP测试恰好模拟的就是这种真实工况——直接在它实际的工作状态下连续跑1000小时，看稳压值会不会跑偏。这比传统的HTRB测试（考核不导通状态下的耐压能力）更贴近它的真实使用场景。所以，"稳压二极管为什么不做HTRB"这个问题，标准的答案就是：因为它有更适合自己的替代测试。
3. 参数验证要重点盯住这一项：稳压值/钳位电压
标准附录5给出了二极管类器件参数验证的最低要求，普通二极管测VF（正向压降）、IR（反向漏电流）、VBR（击穿电压）就够了，但稳压二极管还要多测一项：VZ（稳压值）或VCLAMP（钳位电压）。
这个参数很好理解——它就是稳压二极管"稳不稳"的直接体现，反映的是器件在规定测试电流下，反向击穿电压是不是够稳定。这项测试必须在具体要鉴定的器件上实测，标准第4.2条明确规定，不能拿同一家族其他型号的历史数据来代替。
4. 其他常规测试项目也不能少
除了上面两个"专属"内容，稳压二极管还得按标准Table 2走完通用测试项目，包括：预处理（PC）、湿热类测试（HAST/H³TRB）、无偏压湿热测试（UHAST/AC）、温度循环（TC）、间歇工作寿命（IOL，如果结温差达不到100°C就改用功率温度循环PTC，标准Legend注释T有说明）、封装组装完整性系列测试（脱层分析DPA、外形尺寸PD、引线拉力/剪切WBP/WBS、芯片剪切DS等）、外观检查（EV）、应力前后电气测试（TEST）、静电放电测试（ESDH/ESDC）等。
不过有几项和栅极相关的测试，比如介质完整性（DI）、高温栅偏置（HTGB）、无钳位电感开关（UIS），这些是MOS和IGBT专属的，稳压二极管用不上。
5. 稳压二极管的"家族"是独立的，别的数据不能混用
标准附录1（A1.1.1条）把不同类型的二极管按晶圆制造技术分成了好几类，稳压二极管（Zener）是单独一类，跟整流二极管、超快恢复二极管、肖特基二极管、TVS都不是一回事。也就是说，就算你们厂同一条产线上还生产其他类型的二极管，稳压二极管的鉴定数据也不能和它们混用，得单独积累（标准附录1 A1.1.1、A1.1.4条）。
企业做AEC-Q101认证测试，通常要走以下几步（依据标准第3.3条及附录2、3、4整理）：
第一步：先签一份鉴定测试计划
和检测机构一起确认要测哪些项目、测试条件是什么、要送几批样品、能不能用同族历史数据等等，写成一份书面的鉴定测试计划（标准附录3有现成的表格模板）。对稳压二极管来说，这一步最重要的是双方确认清楚——用SSOP代替HTRB这件事，双方都要写进计划里。
第二步：送样、开测
按计划约定的批次和数量（主要测试项目通常要求3批、每批77颗，标准第2.3.4条）把样品送到检测机构，机构按Table 2规定的条件依次开展各项测试。
第三步：整理数据、判定结果
测完之后，检测机构会把各项数据整理出来，按标准第2.4条的判定标准（比如电气参数漂移不能超过多少、外观有没有异常）逐一核对是否合格。
第四步：出具正式的测试报告
按标准附录4的要求，会形成两份关键汇总表：一份是"环境测试汇总表"，记录每个测试项目的条件、批次、数量、有没有失效；另一份是"参数验证汇总表"，记录VZ/VCLAMP这些关键参数在不同温度下的最小值、最大值、平均值、标准差和Cpk值。一份完整的报告通常还会包含测试目的、测试设备清单、测试环境条件、样品描述、详细测试步骤、原始数据图表、数据分析结论和总结，方便日后追溯查证。
第五步：出具设计、结构与鉴定证明
如果是全新产品第一次做鉴定，还需要按标准附录2的模板，提交一份涵盖晶圆制造地、封装地、芯片尺寸、金属材料、封装材料参数、热阻等22项详细工艺信息的证明文件，由供应商的负责人签字确认。

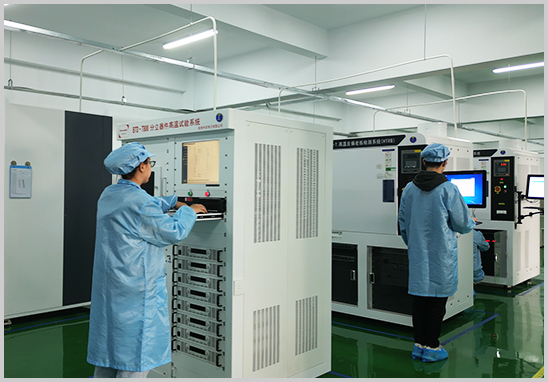

江苏粤科检测是具备CNAS认可资质的专业第三方AEC-Q101认证检测机构，可以为稳压二极管提供SSOP稳态工作测试（按MIL-STD-750-1 M1038条件B执行）、HAST/H³TRB、温度循环（TC）、封装组装完整性测试以及静电放电测试（HBM/CDM）等全套适用测试服务。
在实际服务中，我们会先确认产品是不是稳压二极管属性，准确套用SSOP代替HTRB的测试要求，避免因为方案套错模板走弯路；同时会重点关注VZ/VCLAMP这些关键参数的规范测试与记录，并按标准附录2、3、4的格式要求，帮企业把鉴定测试计划、数据汇总表、设计结构鉴定证明这一整套材料都准备到位，出具一份能直接拿去给客户送审的完整报告。
Q：为什么我的稳压二极管测试方案里没有HTRB测试？
A：这是正常的，不是漏测了。AEC-Q101标准明确规定HTRB测试不适用于稳压二极管（Table 2 Legend注释K），标准专门给它安排了替代测试——稳态工作测试（SSOP），不需要再额外做HTRB。
Q：SSOP测试和HTRB测试到底有什么不一样？
A：简单说，HTRB考核的是器件在"不导通、承受反向电压"状态下的可靠性；SSOP考核的是稳压二极管在"实际工作状态，也就是反向击穿导通、持续输出稳压"下的长期可靠性，测试状态更贴近它真实的使用场景。
Q：稳压二极管能不能用同厂普通整流二极管的鉴定数据？
A：不能。标准把稳压二极管划为独立的一类晶圆制造技术，和整流二极管、超快恢复二极管、肖特基二极管都是不同的"家族"，各自的数据不能混着用。
Q：稳压二极管要不要做静电放电（ESD）测试？
A：要做。除了TVS器件之外，标准没有给稳压二极管开ESD测试的"免测"通道，仍然要完成HBM和CDM两项ESD特性表征测试，而且必须在具体产品上实测，不能拿别的型号数据顶替。
Q：稳压二极管做间歇工作寿命（IOL）测试时，结温差总是不够怎么办？
A：这个情况和普通二极管一样，标准里有对应的处理办法——如果IOL测试条件下达不到100°C的结温差，可以改用功率温度循环（PTC）测试来代替（标准Table 2 Legend注释T）。
稳压二极管在AEC-Q101测试里，最特别的地方就是用更贴近实际工作状态的SSOP测试代替了常规的HTRB测试，同时参数验证要重点盯住VZ/VCLAMP这个稳压核心指标。建议企业在找检测机构沟通方案的第一步，就把"这是稳压二极管"这个信息讲清楚，避免因为套用错了测试模板导致方案返工，让测试结果真正反映产品在车规环境下的实际可靠性水平。
