文章来源 : 粤科检测 发表时间：2023-06-14 浏览量:

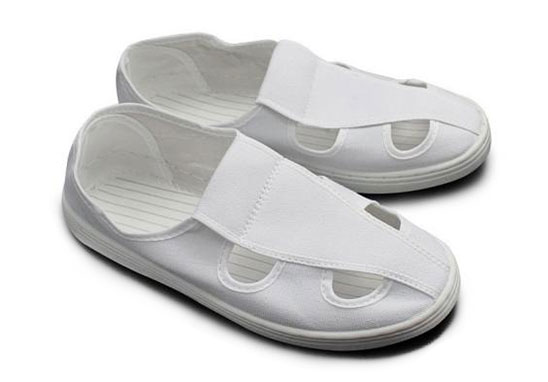

静电性能检测是防静电鞋的一个重要检测部分，尤其是在微电子等行业对防静电鞋的静电性能要求更为严格。防静电鞋的静电性能检测可依据《电子产品制造与应用系统防静电检测通用规范》SJ/T 10694-2022。

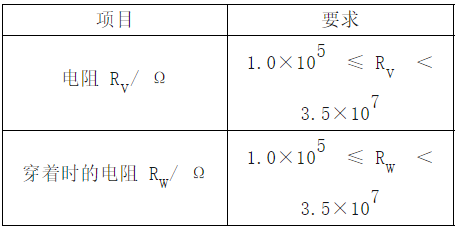

防静电鞋的静电性能指标应符合下表的要求。
鞋底电阻检测方法
A.1 检测装置
A.1.1 电阻测试仪，参照SJ/T 10694-2006中6.1条的规定，检测电压按照表A.1的要求进行设置。

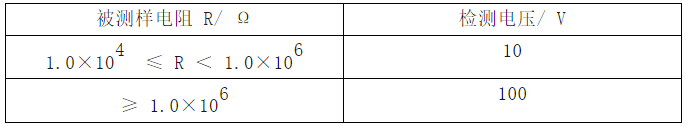

表A.1 测试电压选择
A.1.2 绝缘表面，参照SJ/T 10694-2006中6.1条的规定。
A.1.3 导电的金属板，面积不小于150 mm×300 mm。
A.1.4 不锈钢珠，直径小于3mm，总质量大于15 kg。
A.1.5 铝箔或其他导电性薄膜状材料，要求电阻小于500 Ω，有一定柔韧度。
A.2 检测环境
检测应在温度23℃±3℃、相对湿度12%±3%的环境条件下进行。如无法实现上述环境条件时，可采用有关方约定的温湿度条件，并在检测报告中说明。
00001注：约定的相对湿度不宜大于35%。仲裁检测以温度23℃±3℃、相对湿度12%±3%的条件为准。
A.3 试样准备
A.3.1 应准备不少一双鞋作为试样。如该类样品包含了鞋垫附件，则检测时鞋垫须不得取出。
A.3.2 用干布擦除所有试样内底和外底灰尘和其他可能影响测试结果的污染物，清洁后的试样应在检测环境条件下静置不少于72 h。
A.3.3 在试样处理过程和检测过程中，应注意避免人为因素对试样的干扰。如：人员在触摸试样时应戴塑胶手套（或采取其他防护措施）。
A.4 检测程序
A.4.1 将A.1.3规定的金属板放置A.1.2规定的绝缘表面上，将试样鞋底表面朝下放在金属板上。
A.4.2 将A.1.5规定的导电薄膜剪成类似试样鞋内底的形状，塞入鞋内，并保留一定长度使其伸出鞋外，如图A.1。

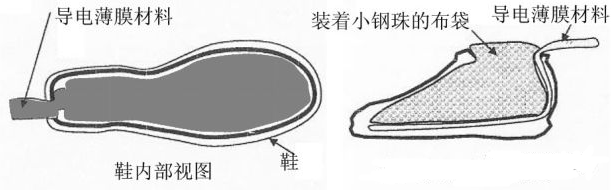

图A.1 导电薄膜及装有小钢珠的布袋塞入试样的示意图
A.4.3 用一个大小适中的布袋装入B.1.3规定的小钢珠11.5 kg±0.5 kg，并塞入试样，见图B.1，确保鞋内的导电薄膜与鞋底（或鞋垫）充分接触。
A.4.4 用A.1.1规定的电阻测试仪连接金属板和留在鞋外的导电薄膜，对试样加电。等待15 s±1 s（或数值稳定）后读数。
重复A.4.1~A.4.4条，直至所有试样测试完毕，取测试记录中的最大结果作为最终检测结果。
鞋穿着时的电阻检测方法
A.5 检测装置
A.5.1 电阻测试仪和绝缘表面，参照A.1.1、A.1.2。
A.5.2 导电金属板，参照A.1.2。
A.5.3 手持电极棒，金属材质，长度75mm，直径25mm，顶端可连接电阻测试仪。
A.6 检测环境和试样准备
检测环境参照A.2条的规定。试样准备参照A.3条的规定。
A.7 检测程序
A.7.1 检测开始前，检测人员应双脚穿着试样，保持静止站立状态不少于10 min。
A.7.2 将B.1.2规定的导电金属板放置在B.1.1规定的绝缘表面上，检测人员手握B.1.3规定的手持电极棒，左脚站立于金属板上，如下图。

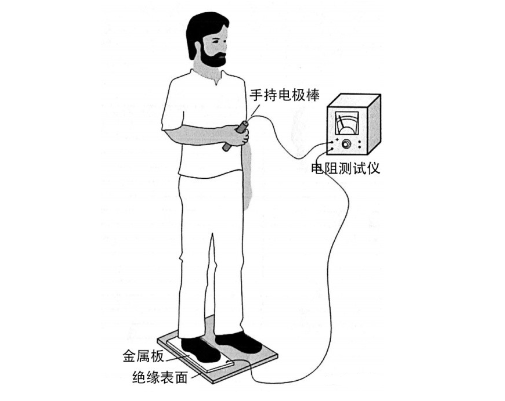

图A.2 穿着时的电阻测试示意图
A.7.3 用B.1.1规定的电阻测试仪连接金属板和手持式电极棒，对试样加电。等待15 s±1 s（或数值稳定）后读数。
A.7.4 对检测人员的右脚重复B.3.2~B.3.3的操作。
A.7.5 重复B.3.1~B.3.4，直至所有试样测试完毕，取测试记录中的最大结果作为最终检测结果。
江苏粤科检测是专业第三方防静电检测机构，实验室具备防静电服、防静电鞋、防静电腕带等人体防护用品CNAS检测资质和检测能力，可提供防静电鞋静电性能检测服务，并可出具权威认可的第三方中英文检测报告。
