滤波器是一种选频装置，能够使信号中特定的频率成分通过，而极大地衰减其它频率成分。它的主要作用是在复杂的频率成分中分离出单一的频率分量，将有用的信号与噪声分离，提高信号的抗干扰性及信噪比，用于滤除干扰信号。滤波器根据频率通带范围可分为低通、高通、带通和带阻滤波器四类，每种滤波器在不同的应用场景中都有着重要的作用。

滤波器类型及其作用

1. 低通滤波器：允许低于截止频率的信号通过，阻止高于截止频率的信号。例如，限制30Hz以上的信号无法通过，从而过滤高频率信号。

2. 高通滤波器：允许高于某一频率的信号通过，阻止低于该频率的信号。例如，限制60Hz以下信号无法通过，从而过滤低频率信号。

3. 带通滤波器：允许某一频率范围内的信号通过，将其他频率范围的信号衰减到极低水平。例如，仅允许30-60Hz的信号通过，过滤其他信号。

4. 带阻滤波器：允许大多数频率的信号通过，将某些频率范围的信号衰减到极低水平。例如，仅保留30Hz以下和60Hz以上的信号，过滤其他信号。

主要技术指标

1. 中心频率：滤波器通带的频率，一般取f0 = (f1 + f2) / 2，其中f1和f2为带通或带阻滤波器左右相对下降1dB或3dB的边频点。

2. 截止频率：低通滤波器的通带右边频点及高通滤波器的通带左边频点，通常以1dB或3dB相对损耗点来标准定义。

3. 通带带宽：需要通过的频谱宽度。

4. 插入损耗：滤波器的引入对电路中原有信号带来的衰耗，以中心或介质频率处的损耗表征。

5. 纹波：1dB或3dB带宽范围内，插损随频率在损耗均值曲线基础上波动的峰峰值。

6. 带内驻波比：衡量滤波器通带信号是否良好匹配传输的一项重要指标，理想匹配的带内驻波比为1:1。

7. 回波损耗：端口信号输入功率与反射功率之比的分贝数，是测试信号发射情况相对于频率的相对测量。

8. 阻带抑制度：用来表征滤波器抑制带外所有信号的性能，衡量滤波器选择性能好坏的重要指标。

测试设备与服务

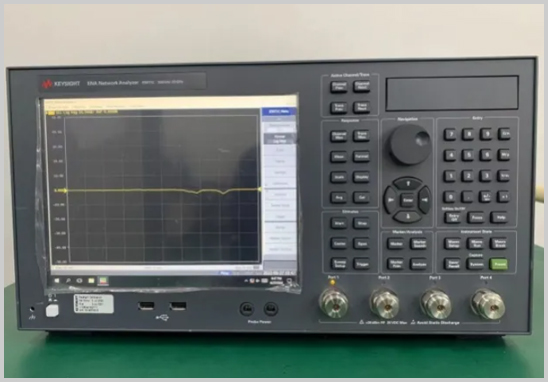

江苏粤科检测配备了网络分析仪，可用于各贴片封装滤波器的常规参数测试。该网络分析仪测试频率范围为300kHz至20GHz，拥有4端口和TDR选件功能，可支持频域和时域参数的测量。网络分析仪在滤波器筛选过程中发挥着重要作用，确保测试结果的准确性和可靠性。

江苏粤科检测的电子元器件筛选实验室面积约2400平米，具备全套资质和专业团队36人，配备元器件筛选设备180台/套。实验室能够提供专业的电子元器件筛选、元器件失效分析（FA）及可靠性验证等服务。通过对滤波器的电性能测试，可以确保其在实际应用中的可靠性和性能稳定性。

具体测试服务

1. 频率响应测试：测量滤波器在不同频率下的插入损耗和相位响应。

2. 通带和阻带测试：评估滤波器的通带带宽和阻带抑制度，确保其在指定频率范围内的性能。

3. 回波损耗测试：测量滤波器的回波损耗，以评估其在通带范围内的匹配性能。

4. 纹波测试：测量通带内插损的波动，以评估滤波器的平坦度。

5. 带内驻波比测试：评估滤波器通带内信号的匹配情况。

通过这些详细的测试服务，江苏粤科检测能够为客户提供全面的滤波器电性能评价，确保其在各种应用中的可靠性和性能稳定性。无论是低通、高通、带通还是带阻滤波器，江苏粤科检测都能提供专业的筛选和测试服务，助力客户提升产品质量和市场竞争力。
