文章来源 : 粤科检测 发表时间：2024-07-09 浏览量:

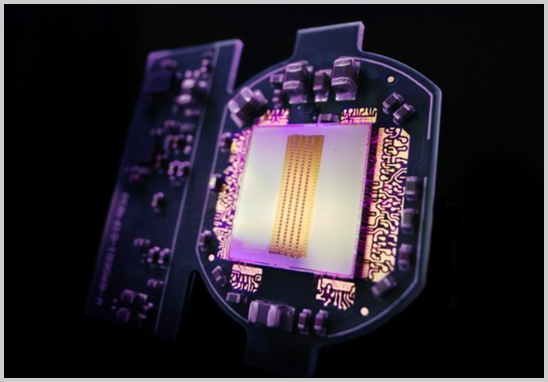

功率温度循环（Power Temperature Cycling, PTC）试验是确保半导体器件在极端温度环境中长期可靠性的重要手段。本文介绍了AEC-Q102认证下的PTC试验条件及试验要求。
功率温度循环（Power Temperature Cycling，PTC）
依据AEC-Q102标准，PTC试验的具体条件如下：
- 环境温度（Ta）：-40℃至105℃
- 停留时间：每个极值温度下停留10分钟
- 转换时间：从一个极值温度转换到另一个极值温度的时间为20分钟
- 电流条件（If）：560 mA
- 循环通电：通电和断电周期为5分钟
- 保持时间：总共进行1000个温度循环
- 每批次样品数量：26个器件
- 总共批次：3批次
- 参考方法：JEDEC JESD22-A 105 C
- 通电情况：560 mA，循环通电（on / off = 5 min）
- 极值温度：-40℃/ 105℃（停留时间：10 min；转换时间：20 min）
- 试验时间：1000温度循环
- 光电参数测试节点：在0循环（初测）、100循环、500循环和1000循环（终测）时进行光电参数测试

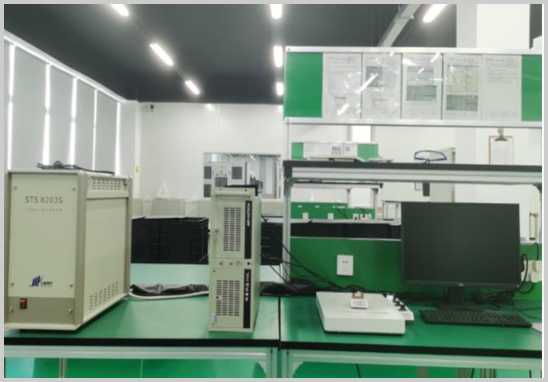

- 光电参数测试系统
- 半导体分立器件测试系统
- 温度速变湿热试验箱
在PTC试验中，光电参数的合格判据如下：
| 参数 | 符号 | 合格判据 | 测试条件 |
| 光通量 | Φ | ±20% | If=280mA |
| 色坐标 | Cx | ±0.01 | If=280mA |
| 色坐标 | Cy | ±0.01 | If=280mA |
| 正向电压 | Vf | ±10% | If=280mA |
| 正向电压（10%额定电流） | Vmin | ±10% | If=28mA |
通过严格的功率温度循环（PTC）试验，AEC-Q102认证确保了半导体器件在极端温度条件下的可靠性和耐久性。江苏粤科检测作为专业的第三方测试机构，提供全面的AEC-Q102 PTC试验服务，帮助客户确保其产品在各种严苛环境下的高性能表现。
