在工业生产中，尤其是针对可在户外使用的电子电器产品，设备的防尘防水要求至关重要。自动化仪表设备的外壳防护等级（IP代码/防尘防水）是保证设备正常运行以及产品安全可靠性的重要指标。因此，在选择和使用仪表产品时，特别关注其防护等级对于正确的产品选型、安装与使用具有非常重要的意义。

IP防护等级的定义

IP防护等级用于界定电器设备如喷码机设备的外壳密封性能。国际上普遍采用EN 60529标准来量化不同类别的防护等级。该标准主要包括两类防护：

1. 针对固体异物侵入外壳的防护（如工具、手指或灰尘等）

2. 针对水侵入的防护（如水的凝结、冲洗、沉浸等）

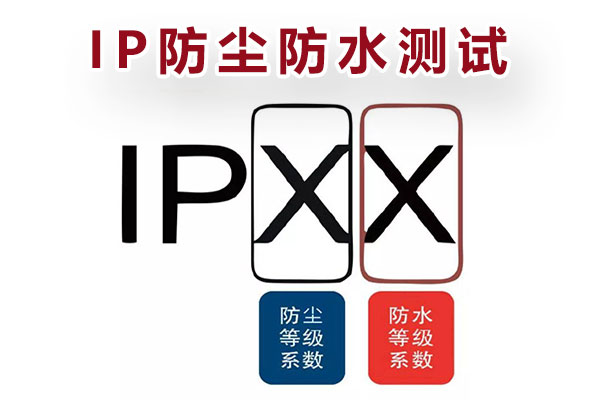

IP代码由字母“IP”及其后两位数字组成，这两位数字表示设备外壳对于固体异物和水侵入的防护强度。

- 第一个数字表示设备防尘和防止外物侵入的等级。

- 第二个数字表示设备防湿气和防水侵入的密闭程度。

数字越大，表示其防护等级越高。例如，防护等级IP54表示：

- 第一个数字“5”表示防尘保护等级，能够防止有害的灰尘积聚。

- 第二个数字“4”表示防水保护等级，能够防止来自各方向的水溅射。

当防护要求的等级高于上述特征数字表示的等级时，可以通过在前两位数字后增加附件字母的方式来表达扩展范围。

IP防水等级详细划分

根据国际标准IEC 60529、GB 4208、GB/T 10485-2007、DIN 40050-9、ISO 20653和ISO 16750等，防水等级的划分如下：

1. IPX1：垂直滴水试验

   - 设备：滴水试验装置

   - 条件：滴水量为1.0±0.5 mm/min，试验持续10分钟

   - 样品放置：正常工作位置，顶部至滴水口距离不大于200mm

2. IPX2：倾斜15°滴水试验

   - 设备：滴水试验装置

   - 条件：滴水量为3.0±0.5 mm/min，试验持续10分钟

   - 样品放置：与垂线成15°角，每面试验2.5分钟，共四次

3. IPX3：淋雨试验

   - a. 摆管式淋水试验

     - 设备：摆管式淋水溅水试验装置

     - 条件：水流量每孔0.07 L/min，连续淋水10分钟

     - 样品放置：顶部至喷水口距离不大于200mm

   - b. 喷头式淋水试验

     - 设备：手持式淋水溅水试验装置

     - 条件：水流量为10 L/min，试验时间根据样品表面积计算，最少5分钟

4. IPX4：溅水试验

   - a. 摆管式溅水试验

     - 条件：水流量每孔0.07 L/min，摆管沿垂线两边各摆动180°，共360°

   - b. 喷头式溅水试验

     - 条件：水流量为10 L/min，试验时间最少5分钟

5. IPX5：喷水试验

   - 设备：喷嘴喷水口内径为6.3mm

   - 条件：水流量为12.5 L/min，试验时间最少3分钟

6. IPX6：强烈喷水试验

   - 设备：喷嘴喷水口内径为12.5mm

   - 条件：水流量为100 L/min，试验时间最少3分钟

7. IPX7：短时浸水试验

   - 设备：浸水箱

   - 条件：样品底部到水面的距离至少1m，顶部到水面距离至少0.15m，试验时间30分钟

8. IPX8：持续潜水试验

   - 条件和时间由供需双方商定，严酷程度应比IPX7高

9. IPX9K：高压喷射试验

   - 设备：喷嘴喷水口内径为12.5mm

   - 条件：喷水压力8000~10000 kPa，水温80±5℃，每个位置30秒，共120秒

第三方IP防尘防水检测机构

江苏粤科检测是专业的第三方IP防尘防水检测机构，实验室具备GB/T 4208、IEC 60529标准CNAS检测资质和检测能力，可提供IP54、IP55、IP65、IP66、IP67、IP68等IP防护等级测试服务，并出具国际国内认可的第三方中英文检测报告。

了解IP防护等级及其测试方法，有助于在选择和使用仪表产品时做出正确的决策，确保产品在各种环境下的可靠性和安全性。
