文章来源 : 粤科检测 发表时间：2024-07-25 浏览量:
漏电起痕测试是一种评估材料在受潮环境下电绝缘性能的试验方法。本文将详细介绍漏电起痕试验的定义、测试标准、试样要求、环境预处理、电极特性、试验溶液以及操作流程和结果判定。
- 相比电痕化指数（CTI）：在五个试样经受50滴液滴期间未电痕化失效和不发生持续燃烧时的最大电压值，以伏特（V）表示，此外还包括100滴液滴试验时关于材料性能的叙述。
- 耐电痕化指数（PTI）：在五个试样经受50滴液滴期间未电痕化失效和不发生持续燃烧所对应的最大电压数值，以伏特（V）表示。
GB/T 4207-2012、IEC60112:2009 《固体绝缘材料耐电痕化指数和相比电痕化指数的测定方法》
建议使用平面尺寸不小于20mm x 20mm，厚度不小于3mm的试样（可叠加）。
除非另有规定，试样应在（23±2）℃，相对湿度（50±10）%下保持至少24小时，并应在试样从条件处理室中取出的30分钟内开始测试。
- 电压范围：100V~600V
- 频率范围：48Hz~62Hz
- 电压测量装置最大误差应不超过1.5%
- 电源功率应不小于0.6kVA
当有效值为（0.50±0.05）A的电流持续（2.0±0.2）秒时，过电流装置应动作。
- 溶液A：将质量分数约0.1%且纯度不小于99.8%的分析纯无水氯化铵试剂溶解于去离子水中，以制备在（23±1）℃时电阻率为（3.95±0.05）Ω·m的溶液A。
- 溶液B：将质量分数约0.1%、纯度不小于99.8%的分析纯无水氯化铵（NH4Cl）试剂和质量分数（0.500±0.002）%的二丁基萘磺酸钠溶解于去离子水中，以制备在（23±1）℃时电阻率为（1.98±0.05）Ω·m的溶液B。溶液B一些成分禁用，因此较难生产。
- 溶液C：将质量分数约0.2%、纯度不小于99.8%的分析纯无水氯化铵（NH4Cl）试剂和质量分数（0.50±0.02）%的非离子表面活性剂（辛苯昔醇）溶解于去离子水中，以制备在（23±1）℃时电阻率为（1.98±0.05）Ω·m的溶液C。溶液C表面张力小于40mN/m。

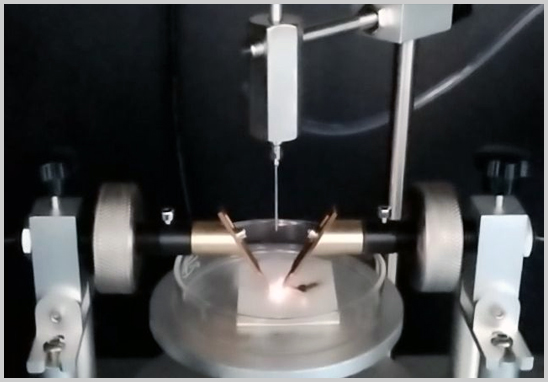

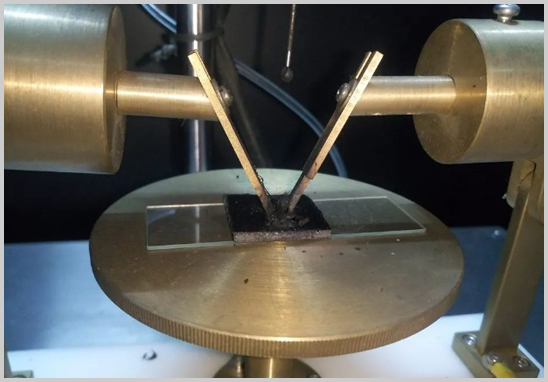

纯度至少99%的金属铂，两个电极的矩形横截面应为（5.0±0.1）mm x（2.0±0.1）mm，其端部斜面角度应为（30±2）°。斜面的刃应近似为平面，约0.01mm~0.10mm宽。
- 温度保持在（23±2）℃，相对湿度为（50±10）%。
- 试验溶液在试样上方35±5mm的高度滴落。
- 溶液以30±5秒的时间间隔滴落在电极中心位置。
- 连续50滴液滴的质量应在0.997g~1.147g，连续20滴液滴的质量应在0.380g~0.480g。
- 滴在试样上的50滴液滴数的时间应为24.5分钟±2分钟。
发生以下情况时停止试验：
1. 过电流装置动作。
2. 发生持续燃烧。
3. 第50（100）滴液滴落后经过至少25秒，无上述a）或b）情况发生。
江苏粤科检测是专业第三方漏电起痕测试机构，实验室具备GB/T 4207-2012、IEC60112:2009等标准CNAS检测资质和检测能力，可提供电工电子产品漏电起痕测试服务，并出具权威认可的第三方检测报告。
通过漏电起痕试验，企业可以更好地了解材料在受潮环境下的电绝缘性能，确保产品在实际使用中的可靠性和安全性。若需进一步了解漏电起痕试验及其他可靠性测试服务，欢迎联系我们，我们将为您提供专业的支持和服务。
