金相切片（也称为cross-section或x-section）是一种重要的电子元器件检测方法。通过使用特制液态树脂将样品包裹固封，接着进行研磨和抛光，从而制备样品以进行进一步的显微观察。这种方法广泛应用于电子元器件的焊接质量检测以及失效分析。

目的

金相切片的主要目的是：

1. 检测线路板上电子元器件的焊接质量。

2. 通过显微观察截面焊点的微结构、润湿问题、空洞和裂纹等，以评估其质量。

应用范围

金相切片分析适用于PCB（印刷电路板）和PCBA（印刷电路板组装）电子元器件的品质验证和失效分析。

使用仪器

进行金相切片分析所需的主要仪器和材料包括：

- 样品精密切割机

- 镶埋模具

- 环氧树脂类镶埋胶

- 真空渗透仪

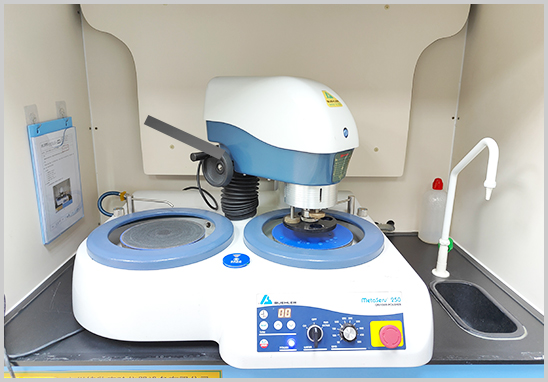

- 研磨抛光机

- 研磨抛光耗材（如砂纸，抛光布，金刚石抛光液及Al2O3液）

- 腐蚀剂溶液

- 乙醇或类似有机溶剂

- 超声波清洗机

测试步骤

金相切片分析通常包括以下几个步骤：

1. 取样：从PCB或PCBA中选取需要分析的样品。

2. 镶埋：将样品包裹在环氧树脂中，确保其固定。

3. 研磨：使用砂纸逐步研磨样品表面，使其平整。

4. 抛光：进一步抛光样品表面，以获得光滑的截面。

5. 微腐蚀：对样品进行微腐蚀处理，增强显微观察效果。

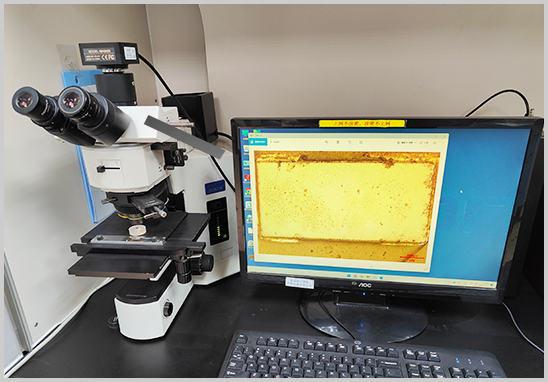

6. 观察：通过显微镜进行详细观察和分析。

依据标准

金相切片观察的常用标准包括：

1. IPC-TM-650 2.1.1E-2015：手动微切片法。

2. IPC-A-610G：电子组件的可接受性。

3. IPC-A-600J：印制板的可接受性。

4. IPC-6012D：刚性印制板的鉴定及性能规范。

服务机构

江苏粤科检测是专业的第三方元器件检验检测服务机构，专门提供元器件筛选、破坏性物理分析（DPA）、失效分析（FA）以及假冒翻新器件鉴别等服务。通过使用先进的仪器和严格的测试标准，江苏粤科检测为客户提供高质量的金相切片分析服务，确保电子元器件的品质和可靠性。

总结

金相切片分析是一种可靠且精确的电子元器件检测方法，广泛应用于品质验证和失效分析。通过专业的设备和标准化的测试流程，能够有效发现焊接质量问题，确保电子产品的性能和稳定性。
