在电气方面，线路有各种各样的连接方法，要了解线路的连接质量和其导电特性，就需要进行接触电阻测试。

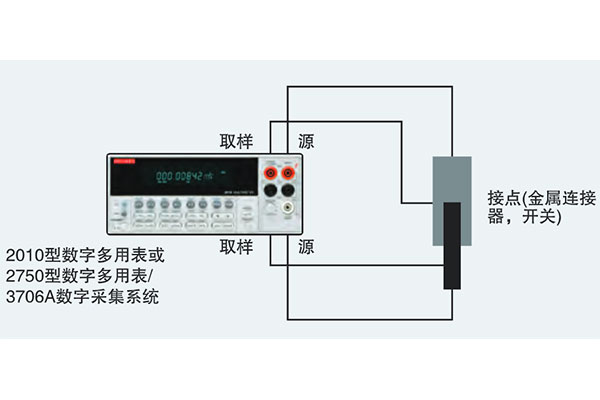

接触电阻测试是一种用于测量接点或连接器的电阻值的测试方法。它通常用于确保连接器或接点的连接质量符合设计要求。

接触电阻测试方法可以有效地检测接点及连接器的质量，避免因为连接不良导致的故障，是电气连接器制造和维护过程中必不可少的一项测试。

一、什么是接触电阻

接触电阻是指两个接触物体之间由于接触不良或者表面氧化等原因而产生的电阻，它是收缩电阻和膜电阻之和。

1、收缩电阻

由于接触面的凹凸不平，金属的实际接触面积减小了，这样当电流流过导体时，使电流线在接触面附近发生了严重的收缩现象，即在接触面附近导体有效的导电截面大大缩小，因而造成电阻的增加，这个电阻称为收缩电阻。

2、膜电阻

接触面在空气中可能迅速形成一层导电性能很差的氧化膜附着于表面，也使电阻增大，这部分电阻称为膜电阻。

二、接触电阻形成的原因

尽管外观上镀层十分光滑，但在显微镜下仍能观察到5-10微米的凸起部分，会看到插合的一对接触件并不整个接触面的接触，而是散布在接触面上一些点的接触。实际接触面必然小于理论接触面。

实际接触面可分为两部分：一是真正金属与金属直接接触部分。即金属间无过渡电阻的接触微点。二是通过接触界面污染薄膜后相互接触的部分。

三、接触电阻测试目的

接触电阻测试通常在电气连接上进行，例如断路器、开关和电缆，以确保适当的导电性，并将高电阻水平引起的设备故障或故障风险降至最低。

接触电阻测试有助于识别和诊断问题，例如触点磨损或腐蚀、连接或端接故障以及粘合不充分或不足。它是电气系统的关键维护程序，可确保电气设备的安全可靠运行。

四、接触电阻的应用

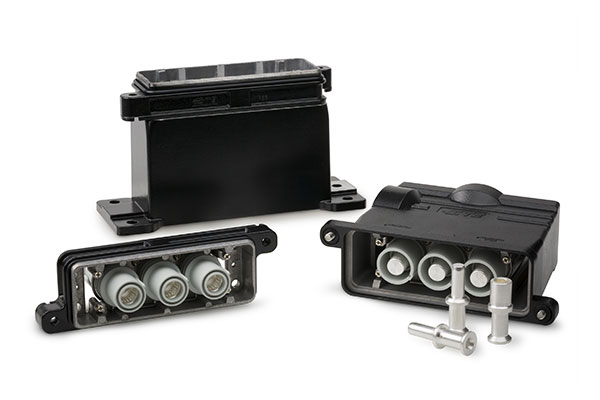

接触电阻测试方法在电子制造和电气设备维护中应用广泛，它可以用于测试插座、插头、开关、断路器、继电器、传感器等，确保它们符合设计要求，并能够正常工作。

在电子制造过程中，接触电阻测试通常作为产品质量控制的一部分。通过对连接器和接点进行接触电阻测试，可以确保产品品质良好，提高产品的可靠性和稳定性。

在设备维护和故障排除过程中，接触电阻测试可以用于快速定位故障点。当设备出现电气连接问题时，进行接触电阻测试，可以确定故障在哪里，从而快速进行修复和恢复设备正常工作。

江苏粤科检测是获得CNAS和CMA认可的第三方连接器检测机构，具备电连接器电气性能、机械性能、环境性能检测资质和检测能力，可提供连接器委托测试、UL认证、TUV认证、CQC认证办理服务。
