随着新能源汽车、智能座舱、自动驾驶系统的迅速发展，芯片在汽车中的应用场景越来越复杂，所承受的温度、电气和环境应力远超消费级电子产品。
客户在选择车规级芯片检测机构时，通常面临以下核心需求：
1. 满足主机厂和Tier1供应链的准入要求
几乎所有车企和一级供应商均要求芯片完成AEC-Q100测试，这是进入车规供应链的基础条件。
2. 验证新产品、新封装或新制程的可靠性风险
高温、湿热、冷热循环、上电应力、电气瞬变、材料老化等都会造成潜在失效，必须通过可靠性试验提前暴露问题。
3. 获取权威第三方报告用于投标、审核与认证
主机厂更倾向于信任具备CNAS资质、独立运营的第三方实验室报告。

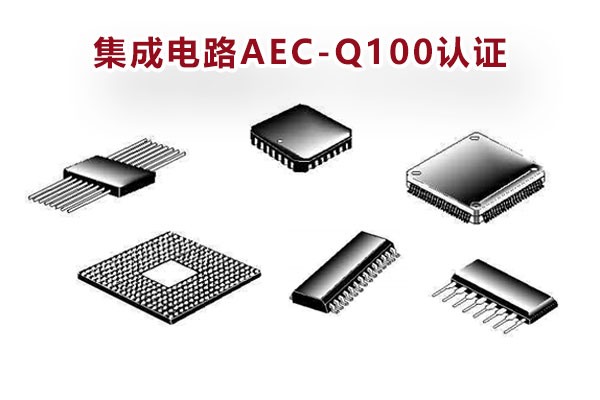

车载电子系统复杂多样，芯片种类广泛，常见车规芯片包括：
- 控制类芯片：MCU、SoC、域控制器芯片
- 功率类芯片：MOSFET、IGBT、SiC、GaN功率IC
- 传感器类芯片：加速度、磁力、温度、压力、图像传感器
- 通信类芯片：CAN、LIN、FlexRay、以太网PHY
- 驱动类芯片：LED驱动、马达驱动
- 电源管理类芯片：DC-DC、LDO、电池保护IC
- 存储类芯片：Flash、eMMC
- 模拟与数模混合芯片：运放、ADC/DAC、PMIC
不同类型芯片在AEC-Q100中的必测项目会存在差异，需要专业机构根据应用场景解读标准并制定测试矩阵。
车规级芯片可靠性验证的主要依据是：
1. AEC-Q100
《Failure Mechanism Based Stress Test Qualification for Integrated Circuits》
这是全球车规IC最核心的可靠性标准，要求芯片在极端温度、电气、湿度、寿命应力下进行全面验证。
2. JESD22系列
涉及湿度敏感等级、封装可靠性、热冲击等方法。
3. J-STD-020 / J-STD-033
用于评估芯片的湿敏等级（MSL）；车规芯片通常要求MSL不低于3级。
这些标准构成车规级芯片检测的完整体系，涵盖材料、封装、制造工艺、电气性能与长期寿命等所有关键维度。
AEC-Q100按失效机理将测试分成七大类，每一类针对不同风险验证需求：
1. 加速环境应力测试（A组）
包括高温存储、温湿度偏压、冷热循环、高加速应力、高温抗湿、功率温度循环等，用于验证产品在极端环境中的稳定性。
2. 加速寿命模拟测试（B组）
包括高温工作寿命、早期寿命测试、延迟应力测试，用于模拟芯片使用寿命周期中的失效机理。
3. 封装完整性测试（C组）
包括焊线剪切、拉力、焊点完整性、机械应力等，确认封装结构是否稳固可靠。
4. 制程可靠性测试（D组）
如电迁移、TDDB、HCI、NBTI等，用于验证工艺的稳定性与材料可靠性。
5. 电性验证（E组）
包括ESD测试、闩锁测试、功能验证、电气特性确认等。
6. 缺陷筛选（F组）
PAT、SBA，用于批量生产时控制一致性和筛除潜在缺陷。
7. 腔体封装与潮气稳定性（G组）
湿敏等级、气密性、跌落、振动等，确认封装对外界环境的适应能力。
不是所有芯片都需要做所有实验，需要根据应用等级、封装形态、使用环境、是否功率型IC等进行筛选。
车规芯片检测主要由四大类方法组成：
1. 环境应力类测试
通过高温、低温、湿热、热冲击、快速冷热循环等条件，模拟汽车极端环境。
2. 电气与功能类测试
验证芯片的功能、电性参数、静电抗扰度（HBM、MM、CDM）和闩锁能力（LU）。
3. 寿命与上电应力测试
高温工作寿命、早期寿命、功率循环等，用于确定长期使用可靠性。
4. 材料与结构分析
包括X-Ray、开封（Decap）、金线/铜线焊点分析、C-SAM、剖面检查，用于洞察内部结构和潜在缺陷。
这些测试构成芯片从材料到性能的全链路可靠性验证体系。
AEC-Q100的费用没有统一标准，主要根据以下因素综合评估：
1. 测试项目数量：不同封装、应用等级、材料决定需执行的项目范围。
2. 芯片封装类型与样品数量：BGA、WLP 等封装往往需要更多前期准备。
3. 是否功率类芯片：功率型IC通常需要执行PTC、HTOL等复杂测试。
4. 是否需要夹具与测试板设计：HTOL、PTC、ELFR、EDR、ESD等项目常常需要定制硬件。
5. 是否包含失效分析：FA会显著增加整体成本与周期。
1. 需求沟通与资料收集：提交规格书、封装信息、BOM、预期应用等级等。
2. AEC-Q100标准解读与测试矩阵制定：由工程师根据标准、料号特性制定最合适的项目组合。
3. 项目报价与合同确认：依据最终测试矩阵计算费用。
4. 夹具或测试板设计（如需）：特别是HTOL、PTC、ELFR等项目。
5. 按分组执行AEC-Q100测试：期间会提供阶段性数据与监控信息。
6. 电性复测与数据确认：确保所有测试前后参数变化在标准范围内。
7. 编制并出具CNAS认可测试报告：可用于车企审核、供应链准入或产品发布。

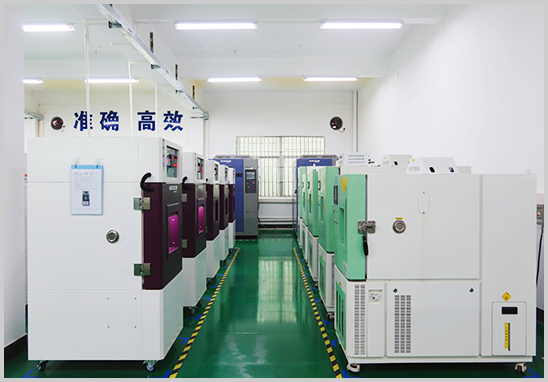

作为专业第三方车规级芯片检测机构，江苏粤科检测具备以下核心优势：
1. AEC-Q100全项CNAS资质：覆盖标准全部项目，报告权威可溯源。
2. 完备的电性测试与功能验证平台：支持数字、模拟、功率、射频等多类型芯片测试。
3. 车规可靠性测试全面覆盖：HTOL、PTC、HAST、TC、HTSL、MSL、ESD、EMC全部自建能力。
4. 专业材料与失效分析能力：包括 Decap、X-Ray、C-SAM、SEM、剖面分析等。
5. 一对一技术团队全流程服务：包含标准解读、项目规划、数据分析、报告编制。
6. 支持PPAP文件与批量筛选：适用于量产阶段的一致性验证与可靠性保障。
1. 所有车载IC都必须做AEC-Q100吗？
仅适用于“集成电路（IC）”。
其他器件参考：
- 分立器件 → AEC-Q101
- 光电器件 → AEC-Q102
- 传感器 → AEC-Q103
2. PTC测试的判定依据是什么？
若芯片的功率变化导致结温变化≥40℃，必须做PTC测试。
3. 湿敏等级MSL有什么要求？
车规芯片通常要求MSL≥3（依据 J-STD-020）。
4. 家族系列产品是否都需要全项测试？
不需要。
AEC-Q100允许同系列产品共享通用数据，根据差异补测。
5. 为什么要选择具备CNAS资质的设备？
因为主机厂普遍要求第三方实验室必须具备CNAS认可，报告可溯源、可校准、权威性更强。
