PTC温度传感器（Positive Temperature Coefficient Thermistor）响应时间测试，是用于评估器件在温度或功率变化条件下，其电阻变化达到目标状态所需时间的关键性能测试。
根据标准定义，PTC响应时间分为两类：
1）环境温度变化响应时间（ta）
指PTC从低温状态（T1）快速进入高温环境（T3）后，其电阻值达到目标值R2所需的时间。
标准依据：
- GB/T 7153-2002 4.11
- IEC 60738-1:2022 6.7
- GJB 601B-2018 4.6.18
技术本质：
反映PTC对外界温度突变的响应速度（热传导能力）。
2）功率变化响应时间（tp）
指PTC在通电条件下，由于自热效应引起电阻变化达到规定值所需的时间。
标准依据：
- GB/T 7153-2002 4.12
- IEC 60738-1:2022 6.8
- GJB 601B-2018 4.6.18
技术本质：
反映PTC自身发热与热平衡建立速度。
核心区别总结：
- ta：外部温度驱动
- tp：内部功率驱动
针对客户实际需求，这项测试具有明确工程意义：
1. 直接影响温控与保护性能
PTC广泛用于：
- 过流保护
- 温度检测
- 限流控制
响应时间过慢会导致：
- 保护延迟
- 温度超限
- 系统失效
2. 是产品选型与设计关键参数
工程设计中需关注：
- 是否满足响应时间窗口
- 不同尺寸/封装差异
- 安装方式对响应的影响
3. 认证与标准测试必测项
在以下体系中属于关键性能参数：
- IEC 60738（国际标准）
- GB/T 7153（国内标准）
- GJB 601B（军标）
- UL 1434（安全认证相关测试）
4. 避免批量质量风险
响应时间异常常见原因：
- 材料导热性差
- 封装过厚
- 引线过长

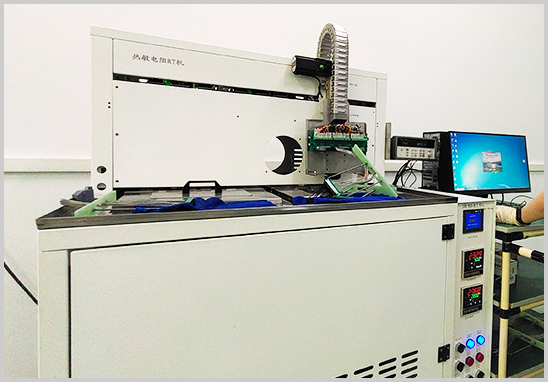

1）环境温度变化响应时间（ta）测试方法
依据GB/T 7153与IEC 60738：
测试流程：
1. 在T1、T2温度下测量电阻R1、R2
2. 将PTC浸入T1介质，达到热平衡
3. 在≤2秒内转移至T3介质（T3>T2）
4. 记录从转移开始到电阻达到R2的时间
关键技术控制点：
- 介质需均匀（通常为油或水浴）
- 转移时间必须≤2s（标准强制要求）
- 测量系统需具备高速采集能力
2）功率变化响应时间（tp）测试方法
依据GB/T 7153与GJB 601B：
测试流程：
1. 按规范安装PTC（引线长度受控）
2. 放入恒温试验箱（无气流扰动）
3. 接入恒流源（电压≤Umax 50%）
4. 当电流达到设定值时记录响应时间
关键技术控制点：
- 引线长度影响散热（标准推荐1mm/2mm/5mm）
- 电流稳定性直接影响测试结果
- 环境温度必须稳定
3）UL 1434相关测试补充
虽然UL 1434不直接定义ta/tp，但涉及：
- 表面温度测试（Surface Temperature Test）
- R/T特性曲线测试
用于评估PTC在实际工作中的热响应行为。
1. 确认需求
- PTC类型（限流型/测温型）
- 目标标准（IEC/GB/UL等）
2. 样品准备
- 一般≤10pcs
- 提供规格书、电气参数
3. 测试方案制定
- 明确ta/tp测试条件
- 确定温度点与电流参数
4. 实验室测试
- 温度响应测试
- 功率响应测试
- 辅助性能验证
5. 出具报告
- CNAS认可报告
- 可用于认证提交
6. 认证支持
- UL / TUV / CQC认证
- 技术整改建议
江苏粤科检测技术服务有限公司是专业第三方温度传感器安规认证检测机构，实验室具备GB/T 7153、IEC 60738、GJB 601B、UL 1434等标准认证办理资质和检测能力，可提供温度传感器响应时间测试及UL认证、TUV认证、CQC认证等多国认证办理服务。
1. PTC响应时间专项测试
- ta（温度响应）
- tp（功率响应）
2. 标准覆盖能力
- GB/T 7153
- IEC 60738系列
- GJB 601B
- UL 1434
3. 一站式认证服务
- UL认证
- TUV认证
- CQC认证
4. 技术优势
- CNAS资质实验室
- 完整温控+电性能测试系统
- 丰富PTC测试经验
Q1：PTC响应时间一般受哪些因素影响？
主要包括：
- 芯片尺寸
- 封装材料
- 导热路径
- 引线长度
Q2：ta和tp哪个更重要？
取决于应用：
- 温度检测 → 更关注ta
- 过流保护 → 更关注tp
Q3：测试一定要用液体介质吗？
环境温度测试通常采用液体介质（如油浴），以保证温度均匀性和测试精度。
Q4：测试不达标如何优化？
常见优化方向：
- 减小封装厚度
- 优化导热材料
- 缩短引线
Q5：测试周期多久？
一般3–7个工作日，认证项目周期更长。
PTC温度传感器响应时间（ta/tp）是评价其热响应性能的核心指标，也是IEC 60738、GB/T 7153等标准中的关键测试项目。通过第三方检测机构进行规范测试，不仅能满足认证要求，还能为产品设计优化提供关键数据支撑。
对于涉及过流保护、温控系统、新能源应用的产品，建议在研发阶段即开展响应时间测试验证，以降低后期整改风险，提高产品可靠性与市场竞争力。
